Qual è la differenza tra sistemi CMM manuali, CNC e automatizzati?

Le macchine di misura a coordinate (CMM) possono essere configurate come sistemi CMM manuali, sistemi CMM a controllo numerico (CNC) o sistemi CMM automatizzati. Sebbene tutte siano utilizzate per il controllo dimensionale, differiscono significativamente per metodo operativo, velocità di ispezione, ripetibilità, dipendenza dall'operatore, flusso di lavoro del software e capacità di integrazione con la produzione. La scelta del tipo di sistema errato può comportare ispezioni inefficienti, risultati di misurazione instabili o investimenti non necessari. Questa guida illustra le differenze pratiche tra i sistemi CMM manuali, CNC e automatizzati, in modo che gli acquirenti industriali possano selezionare la soluzione più adatta alle proprie esigenze di ispezione.

Risposta rapida

Una CMM manuale viene azionata direttamente dall'operatore ed è adatta per ispezioni a basso volume o flessibili. Una CMM a controllo numerico (CNC) esegue automaticamente percorsi di misurazione programmati ed è più indicata per ispezioni ripetibili, misurazioni in serie e un controllo qualità stabile. Un sistema CMM automatizzato integra la CMM con dispositivi di fissaggio, dispositivi di carico, robot, nastri trasportatori, sistemi di codici a barre o sistemi di dati di produzione per ispezioni ad alto volume e orientate al processo.

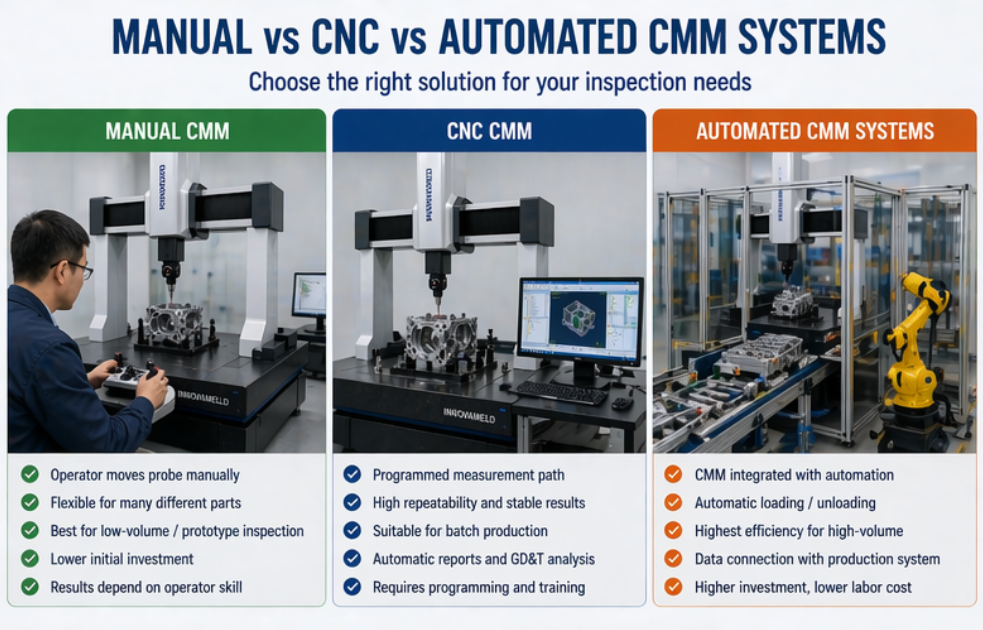

1. Che cos'è un sistema CMM manuale?

Un sistema CMM manuale viene azionato dall'utente tramite movimenti manuali, joystick o posizionamento manuale. L'operatore sposta la sonda per toccare o misurare le caratteristiche desiderate sul pezzo in lavorazione. Questo tipo di CMM è spesso utilizzato per semplici controlli dimensionali, ispezioni di piccoli lotti, misurazioni in officina, controlli in entrata e applicazioni in cui la flessibilità è più importante della velocità.

Il principale vantaggio di una CMM manuale è la flessibilità. Consente agli operatori di ispezionare diversi componenti senza dover creare programmi complessi. Può essere adatta per prototipi, pezzi di ricambio, ispezione di campioni e produzione di piccoli volumi. Tuttavia, il funzionamento manuale dipende fortemente dall'abilità dell'operatore, dal metodo di misurazione e dalla coerenza. Se operatori diversi misurano lo stesso componente in modi diversi, i risultati possono variare.

I sistemi CMM manuali non sono generalmente la scelta migliore per l'ispezione di grandi volumi di produzione o per requisiti di ripetibilità stringenti. Sono più adatti quando il carico di lavoro di ispezione è moderato e la varietà dei pezzi è elevata.

2. Che cos'è un sistema CMM CNC?

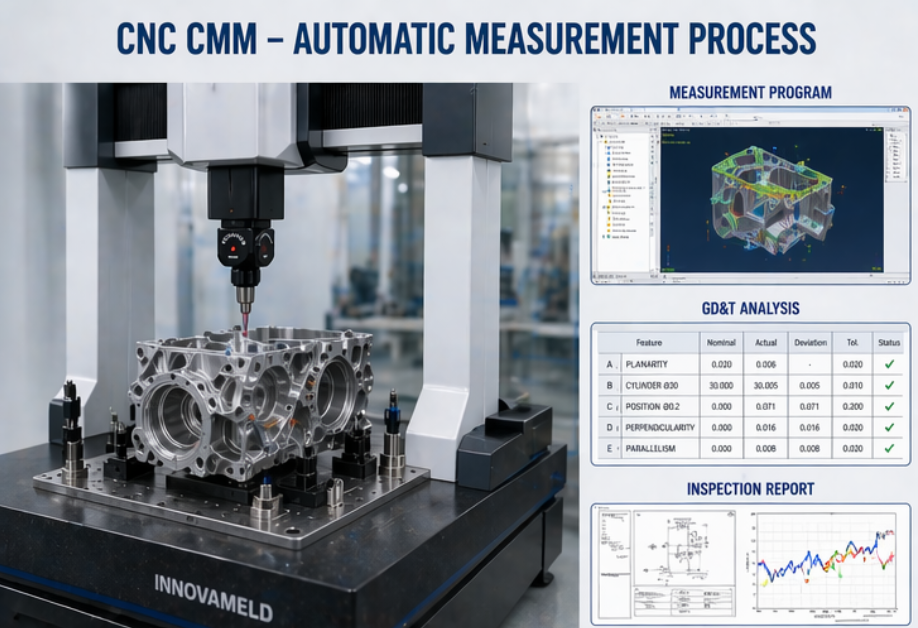

Un sistema CMM CNC utilizza programmi di controllo e misurazione motorizzati per spostare automaticamente la sonda. Una volta creato il programma, la macchina può ripetere lo stesso percorso di misurazione. Questo rende i sistemi CMM CNC adatti per l'ispezione di lotti, il controllo qualità della produzione, l'ispezione del primo campione e la misurazione di componenti che richiedono una reportistica coerente.

Rispetto alle macchine di misura a coordinate (CMM) manuali, le CMM a controllo numerico (CNC) riducono l'influenza dell'operatore. La strategia di misurazione, i punti di sondaggio, il percorso di movimento e il metodo di reportistica possono essere standardizzati. Ciò migliora la ripetibilità e rende il processo di ispezione più affidabile per componenti automobilistici, componenti aerospaziali, parti stampate, componenti lavorati di precisione e assemblaggi complessi.

I sistemi CMM CNC richiedono in genere funzionalità software più avanzate e operatori qualificati in grado di creare, modificare e gestire programmi di misurazione. Per gli acquirenti che necessitano di risultati di ispezione affidabili e di misurazioni ripetute di pezzi simili, il sistema CMM CNC rappresenta spesso la scelta più pratica.

3. Che cos'è un sistema CMM automatizzato?

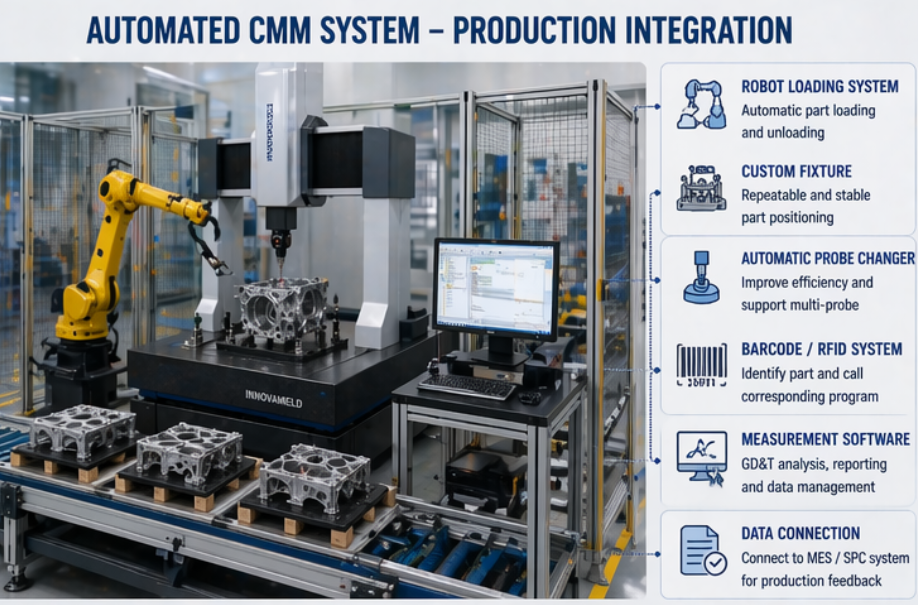

Un sistema CMM automatizzato va oltre la semplice misurazione automatica. Può integrare la CMM con dispositivi di fissaggio automatici, sistemi di carico dei pezzi, robot, nastri trasportatori, scanner di codici a barre, sistemi di pallettizzazione, cambio automatico delle sonde, software di ispezione e piattaforme di dati di produzione. L'obiettivo è ridurre la movimentazione manuale, migliorare l'efficienza dell'ispezione e collegare i risultati delle misurazioni al controllo della produzione.

I sistemi CMM automatizzati vengono generalmente presi in considerazione quando il volume di ispezione è elevato, i pezzi vengono prodotti ripetutamente, è necessario raccogliere dati di qualità in modo continuo o le linee di produzione richiedono un feedback più rapido. Ad esempio, la produzione automobilistica, la lavorazione di precisione, l'elettronica, i dispositivi medici e la produzione di componenti ad alto volume possono trarre vantaggio da flussi di lavoro di ispezione automatizzati.

Tuttavia, l'automazione richiede anche una pianificazione più accurata. Gli acquirenti devono valutare il metodo di caricamento dei pezzi, la ripetibilità delle attrezzature, la configurazione del robot o del nastro trasportatore, l'integrazione del software, la progettazione in termini di sicurezza, l'output dei dati, la manutenzione e la formazione degli operatori. I sistemi automatizzati dovrebbero essere progettati tenendo conto dell'intero flusso di lavoro produttivo, non solo della macchina di misura a coordinate (CMM) in sé.

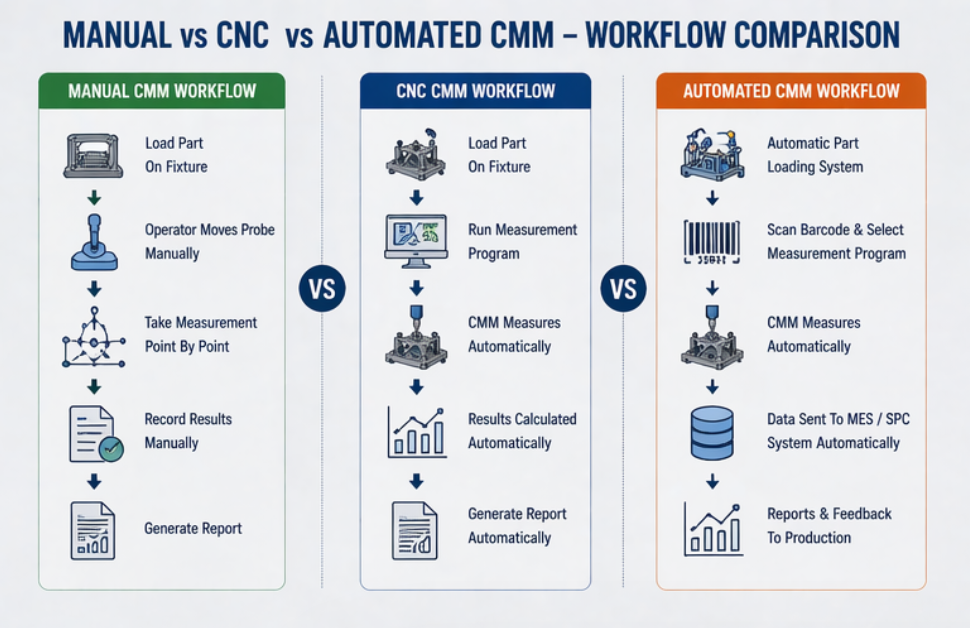

4. CMM manuale, CNC e automatizzata: differenze principali

La scelta del sistema più adatto dipende dal volume di ispezione, dai requisiti di tolleranza, dalla varietà dei pezzi, dalle competenze dell'operatore, dalle esigenze di reportistica e dai piani di produzione futuri. La tabella seguente riassume le principali differenze che gli acquirenti dovrebbero valutare prima di selezionare un sistema CMM.

5. Quando è opportuno scegliere una macchina di misura a coordinate (CMM) manuale?

Una macchina di misura a coordinate (CMM) manuale può essere adatta quando il carico di lavoro di ispezione non è elevato, la varietà dei pezzi è alta e le attività di misurazione cambiano frequentemente. Viene spesso utilizzata in officine di attrezzaggio, laboratori di prototipazione, produzione di piccoli lotti, ispezioni di manutenzione e controlli di qualità di base. Se il processo di ispezione richiede frequenti valutazioni da parte di operatori esperti, il funzionamento manuale può offrire una flessibilità utile.

Gli acquirenti devono tenere presente che i risultati ottenuti con una macchina di misura a coordinate (CMM) manuale dipendono fortemente dalla formazione dell'operatore e dalle procedure di misurazione. Se è richiesta una rigorosa ripetibilità, il funzionamento a controllo numerico (CNC) potrebbe rappresentare un'opzione migliore a lungo termine.

6. Quando è opportuno scegliere una macchina di misura a coordinate CNC?

Una macchina di misura a coordinate CNC (CNC CMM) è solitamente la scelta migliore quando i pezzi devono essere ispezionati ripetutamente con metodi di misurazione coerenti. Una volta creato il programma di ispezione, gli operatori possono eseguire la stessa routine di misurazione con minore variabilità. Questo è importante per componenti automobilistici, componenti aerospaziali, componenti per stampi, lavorazioni meccaniche di precisione e controllo qualità della produzione.

Per molti acquirenti industriali, le macchine di misura a coordinate CNC (CNC CMM) offrono il miglior equilibrio tra precisione, ripetibilità, flessibilità e costo di investimento.

7. Quando è opportuno scegliere un sistema CMM automatizzato?

Un sistema CMM automatizzato è adatto quando l'ispezione deve essere integrata in un processo di produzione o di controllo qualità più ampio. Se gli stessi pezzi vengono misurati frequentemente, se i dati di ispezione devono essere raccolti in modo continuo o se il caricamento manuale limita la produttività, l'automazione può offrire un notevole vantaggio a lungo termine.

I sistemi CMM automatizzati richiedono una pianificazione del progetto più accurata, ma possono migliorare la produttività, ridurre la dipendenza dalla manodopera e supportare il controllo qualità basato sui dati, qualora l'applicazione sia appropriata.

8. Come scegliere il tipo di sistema CMM più adatto alle proprie esigenze

Gli acquirenti non dovrebbero scegliere il tipo di sistema basandosi esclusivamente sul budget. Un sistema manuale a basso costo potrebbe diventare inefficiente se il volume di ispezione aumenta. Un sistema completamente automatizzato potrebbe essere superfluo se i pezzi cambiano frequentemente e il volume delle misurazioni è basso. La scelta giusta dovrebbe essere adeguata al lavoro di ispezione effettivo e ai piani di produzione futuri.

9. Errori comuni da evitare

• Scegliere una CMM manuale quando l'ispezione dei lotti richiede una ripetibilità stabile.

• Acquistare una macchina di misura a coordinate CNC senza considerare la programmazione del software e la formazione degli operatori.

• Scegliere l'automazione prima di confermare la stabilità del pezzo, la progettazione del dispositivo di fissaggio e il metodo di carico.

• Ignorando i futuri volumi di produzione e la possibile espansione della famiglia di componenti.

• Confrontare solo il prezzo della macchina anziché l'efficienza complessiva del controllo qualità.

• Sottovalutare l'importanza della reportistica, della produzione di dati e della documentazione di qualità.

• Mancata verifica del flusso di lavoro di ispezione effettivo prima dell'accettazione finale.

Evitare questi errori aiuta gli acquirenti a selezionare un sistema CMM che supporti sia le attuali attività di ispezione sia il futuro sviluppo del controllo qualità.

Conclusione

I sistemi CMM manuali, CNC e automatizzati rispondono a diverse esigenze di ispezione. Un CMM manuale è flessibile e adatto per attività di ispezione a basso volume o variabili. Un CMM CNC è più indicato per misurazioni ripetibili, ispezioni in serie e report di qualità standardizzati. Un sistema CMM automatizzato è progettato per la produzione ad alto volume, la movimentazione automatica e il controllo qualità connesso ai dati. Prima di scegliere il sistema più adatto, gli acquirenti dovrebbero valutare la varietà dei pezzi, il volume di ispezione, i requisiti di tolleranza, le competenze dell'operatore, le esigenze software, i requisiti di reporting e i piani di automazione futuri.
