Come scegliere insieme sonde CMM, dispositivi di fissaggio e software di misurazione

Una macchina di misura a coordinate non è solo una struttura con movimenti sugli assi X, Y e Z. Le reali prestazioni di ispezione dipendono da quanto bene la sonda CMM, il dispositivo di fissaggio, il software di misurazione, la geometria del pezzo e il flusso di lavoro di ispezione interagiscono tra loro. Molti acquirenti scelgono prima la macchina CMM e solo in seguito considerano sonde, dispositivi di fissaggio e software. Questo spesso porta a problemi di accesso alla sonda, posizionamento instabile del pezzo, programmazione lenta, report incompleti o risultati di misurazione difficili da replicare. Questa guida spiega come selezionare sonde CMM, dispositivi di fissaggio e software di misurazione per creare un sistema di ispezione completo.

Risposta rapida

Le sonde, i dispositivi di fissaggio e il software di misurazione per le macchine di misura a coordinate (CMM) devono essere selezionati congiuntamente, poiché influiscono direttamente sull'accessibilità delle misurazioni, sulla ripetibilità, sull'efficienza della programmazione, sulla valutazione delle tolleranze geometriche e dimensionali (GD&T) e sulla qualità dei report. Gli acquirenti dovrebbero partire dal disegno del pezzo, dai requisiti di tolleranza, dalla struttura di riferimento, dalle caratteristiche misurate, dalla frequenza di ispezione e dalle esigenze di reporting, per poi abbinare il sistema di sonde, il design del dispositivo di fissaggio e le funzionalità del software in un'unica soluzione completa.

1. Perché sonde, dispositivi e software non dovrebbero essere selezionati separatamente

Nell'ispezione industriale reale, la macchina di misura a coordinate (CMM) fornisce solo la piattaforma di misurazione. La sonda raccoglie i dati, il dispositivo di fissaggio blocca il pezzo e il software trasforma i dati di misurazione in risultati di ispezione utilizzabili. Se anche solo uno di questi elementi non è adatto all'applicazione, l'intero processo di ispezione può risultare inefficiente o inaffidabile.

Ad esempio, una macchina di misura a coordinate (CMM) ad alta precisione potrebbe comunque non riuscire a ispezionare fori profondi se la configurazione della sonda e dello stilo non è in grado di raggiungere la caratteristica. Un software potente potrebbe comunque produrre report instabili se il dispositivo di fissaggio non riesce a individuare ripetutamente il pezzo. Un dispositivo di fissaggio ben progettato potrebbe comunque risultare difficile da usare se il programma software non è compatibile con il flusso di lavoro di ispezione effettivo.

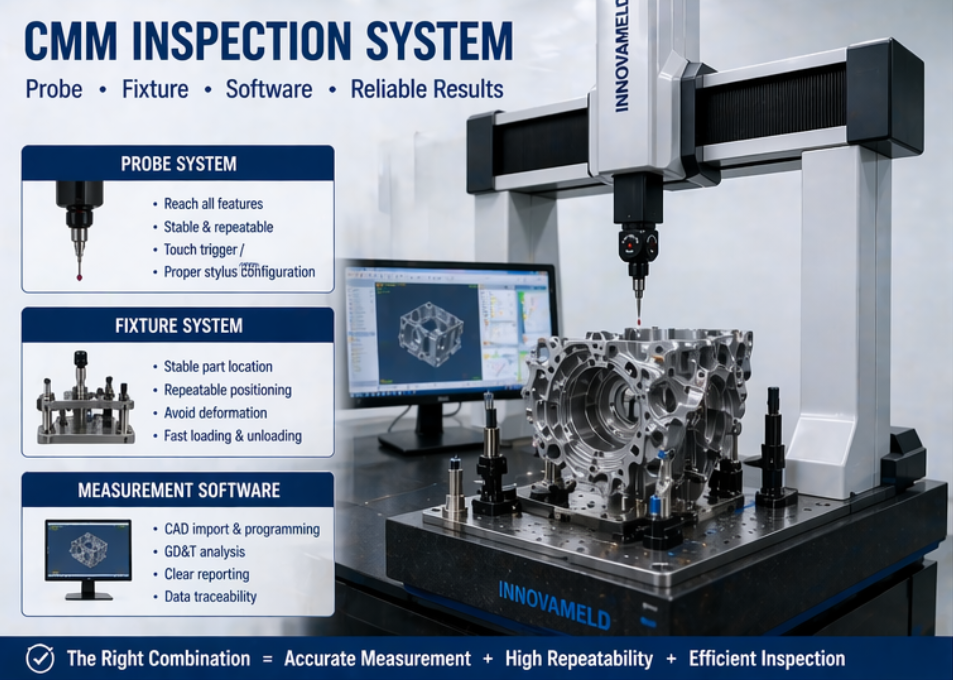

Ecco perché gli acquirenti dovrebbero considerare il sistema di sonde CMM, il sistema di fissaggio e il software di misurazione come un unico pacchetto di ispezione integrato. L'obiettivo non è solo misurare un pezzo una sola volta, ma misurarlo in modo accurato, ripetibile, efficiente e in maniera tale da supportare il controllo qualità della produzione.

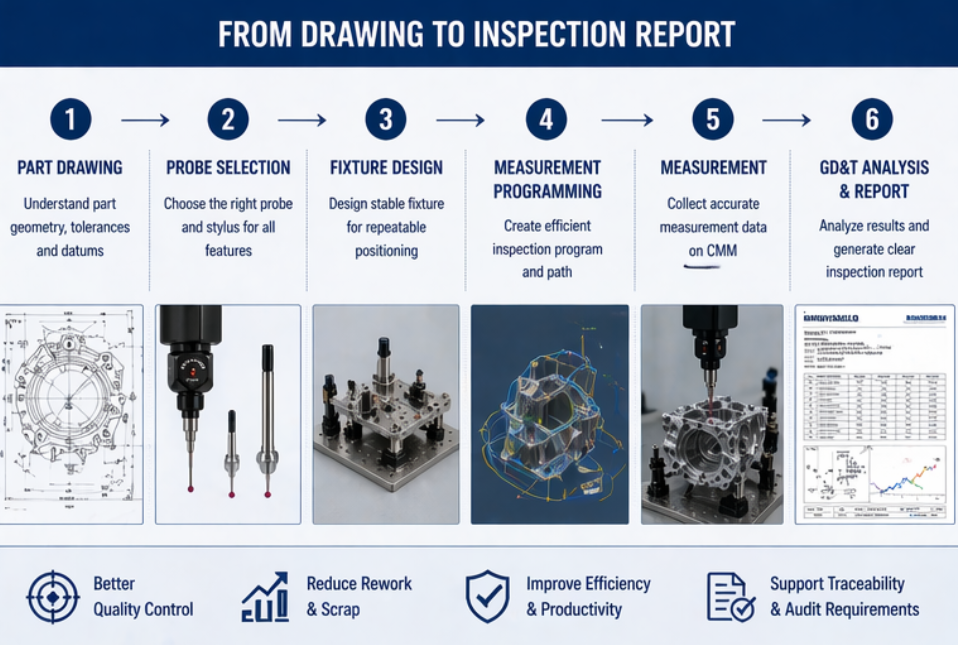

2. Partire dal disegno del componente e dai requisiti di ispezione

Il corretto processo di selezione dovrebbe sempre iniziare dal disegno del pezzo, dal modello CAD, dai requisiti di tolleranza e dallo scopo dell'ispezione. Gli acquirenti devono identificare quali caratteristiche devono essere misurate, quali riferimenti devono essere utilizzati, quanto strette devono essere le tolleranze e con quale frequenza lo stesso pezzo verrà ispezionato. Questi dettagli determinano il tipo di sonda, la lunghezza dello stilo, la progettazione del dispositivo di fissaggio, le funzioni del software e il formato del report.

Un semplice blocco lavorato potrebbe richiedere solo una sonda a contatto e un dispositivo di fissaggio di base. Una pala di turbina, un alloggiamento per autoveicoli, un inserto per stampo o un componente medicale potrebbero invece richiedere sonde di scansione, configurazioni complesse di stilo, dispositivi di fissaggio dedicati, confronto CAD e report GD&T avanzati.

Quanto più chiaramente vengono definiti i requisiti di ispezione, tanto più facile sarà creare un pacchetto CMM che funzioni in modo affidabile dopo l'installazione.

3. Come scegliere il sistema di sonde CMM più adatto

Il sistema di sonda determina la modalità di raccolta dei dati di misurazione. Una sonda a contatto è comunemente utilizzata per la misurazione di punti discreti, posizioni di fori, piani, bordi e molti controlli dimensionali standard. È pratica, ampiamente utilizzata e adatta a numerose attività di ispezione industriale generale.

Una sonda di scansione può essere più adatta quando il pezzo presenta superfici complesse, profili a forma libera, pale di turbina, stampi, curve o elementi che richiedono dati di misurazione densi. La scansione può migliorare la copertura dei dati e supportare una migliore analisi della superficie o del profilo, ma richiede anche un software adeguato e una configurazione di fissaggio stabile.

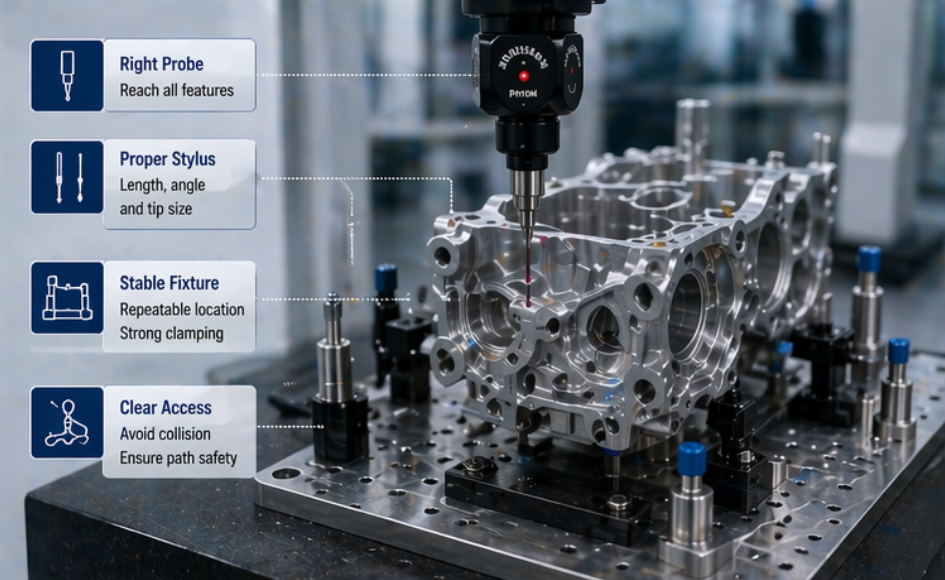

Anche la configurazione dello stilo è importante. Stili lunghi, angolati, a stella e barre di estensione possono facilitare il raggiungimento di dettagli complessi, ma se non selezionati correttamente possono anche compromettere la stabilità della misurazione. Il sistema di sonda deve essere scelto in base all'accessibilità del dettaglio, ai requisiti di tolleranza, al materiale del pezzo e alla strategia di misurazione.

4. Come progettare un dispositivo per misurazioni ripetibili

Il dispositivo di fissaggio controlla il posizionamento del pezzo durante la misurazione. Nell'ispezione di produzione, la ripetibilità del posizionamento del dispositivo di fissaggio è spesso importante quanto la precisione della macchina. Se lo stesso pezzo viene posizionato in modo diverso ogni volta, la CMM potrebbe produrre risultati incoerenti anche se la macchina stessa è precisa.

Un buon dispositivo di fissaggio dovrebbe posizionare il pezzo in base a riferimenti appropriati, sostenere il pezzo senza deformarlo, fornire un accesso sufficiente alla sonda e consentire agli operatori di caricare e scaricare i pezzi in modo efficiente. Per l'ispezione in serie, la progettazione del dispositivo di fissaggio dovrebbe considerare anche la velocità, la ripetibilità, la manutenzione e le possibili varianti dei pezzi.

Per componenti a parete sottile, componenti in plastica, fusioni di alluminio, componenti aerospaziali o componenti meccanici complessi, la forza di serraggio deve essere controllata con attenzione. Un dispositivo di fissaggio troppo forte può deformare il pezzo, mentre un dispositivo di fissaggio troppo allentato può ridurre la ripetibilità.

5. Come il software di misurazione supporta l'intero processo di ispezione

Il software di misurazione collega la macchina, la sonda, il dispositivo di fissaggio, il modello CAD, il programma di ispezione e il rapporto finale. Gli acquirenti dovrebbero valutare le capacità del software fin dalle prime fasi, non dopo aver ordinato la macchina. Il software dovrebbe supportare le effettive attività di ispezione richieste dai disegni dei pezzi e dal sistema di qualità.

Tra le funzioni software più importanti si possono includere l'importazione di file CAD, la programmazione offline, l'analisi GD&T, la valutazione dei profili, l'elaborazione dei dati di scansione, la generazione automatica di report, l'output SPC, la valutazione di conformità/non conformità e l'esportazione dei dati. Per le applicazioni nei settori automobilistico, aerospaziale, medicale, degli stampi e della lavorazione di precisione, la qualità dei report generati dal software può influire notevolmente sulla comunicazione con il cliente e sulla preparazione agli audit.

Anche l'usabilità del software è fondamentale. Se gli operatori quotidiani non sono in grado di programmare, modificare, misurare e generare report in modo efficiente, la produttività delle ispezioni ne risentirà. Una piattaforma software adeguata dovrebbe essere sufficientemente potente per le esigenze di progettazione e al contempo pratica per le ispezioni di qualità di routine.

6. Abbinare sonda, dispositivo e software in base al tipo di applicazione

Applicazioni diverse richiedono combinazioni diverse. Gli acquirenti dovrebbero evitare configurazioni standardizzate e, al contrario, progettare il pacchetto di misurazione in base alla geometria del pezzo, alle tolleranze, al volume di produzione e alle esigenze di reporting.

La giusta combinazione riduce i tempi di ispezione, migliora la ripetibilità e rende i risultati delle misurazioni più facili da utilizzare nel controllo qualità quotidiano della produzione.

7. Errori comuni da evitare

• Scegliere prima la macchina di misura a coordinate (CMM) e solo in un secondo momento valutare sonde, dispositivi di fissaggio e software.

• Utilizzo di un sistema di sonde che non è in grado di raggiungere tutte le caratteristiche critiche.

• Selezionare stili lunghi o complessi senza verificare la stabilità della misurazione.

• Ignorare la ripetibilità degli strumenti di misurazione nell'ispezione dei lotti.

• Utilizzo di una forza di serraggio eccessiva su parti sottili o flessibili.

• Acquistare un software senza verificare le esigenze relative a GD&T, CAD, scansione o reportistica.

• Mancata verifica dell'intero flusso di lavoro di misurazione prima dell'accettazione finale.

• Sottovalutare la formazione degli operatori per la configurazione delle sonde, l'utilizzo dei dispositivi di fissaggio e la programmazione del software.

Evitare questi errori aiuta gli acquirenti a costruire un processo di ispezione più affidabile e riduce il rischio di incongruenze di configurazione dopo la consegna della CMM.

8. Quali informazioni è necessario preparare prima di richiedere un preventivo?

Per consigliare la combinazione più adatta di sonda, dispositivo di fissaggio e software, gli acquirenti devono fornire informazioni complete sull'applicazione. Ciò consente al team tecnico di valutare la fattibilità della misurazione, l'accessibilità della sonda, la progettazione del dispositivo di fissaggio, il flusso di lavoro del software e i requisiti di reporting prima di proporre una configurazione.

Conclusione

La scelta combinata di sonde, dispositivi di fissaggio e software di misurazione per macchine di misura a coordinate (CMM) è fondamentale per un'ispezione industriale affidabile. La sonda determina la modalità di raccolta dei dati, il dispositivo di fissaggio determina la ripetibilità del posizionamento del pezzo e il software determina come i dati di misurazione vengono trasformati in informazioni di qualità utilizzabili. Gli acquirenti dovrebbero partire dai disegni del pezzo, dalle tolleranze, dalla geometria, dalla frequenza di ispezione e dai requisiti di reportistica, per poi costruire un pacchetto di misurazione completo in base all'applicazione reale. Un sistema di ispezione CMM ben abbinato può migliorare la precisione, la ripetibilità, la produttività e il controllo qualità a lungo termine.
