Cosa dovrebbero verificare gli acquirenti prima di ordinare una macchina CMM

Ordinare una macchina di misura a coordinate (CMM) non significa semplicemente acquistare una macchina. Si tratta di un investimento a lungo termine in ispezione dimensionale, qualità della produzione, controllo dei processi e soddisfazione del cliente. Molti acquirenti confrontano solo prezzo, dimensioni della macchina o accuratezza di catalogo prima di effettuare un ordine, ma un progetto CMM di successo richiede molto di più. Prima di ordinare, gli acquirenti dovrebbero verificare i requisiti del pezzo, il campo di misura, il livello di precisione, il sistema di sonde, le funzioni del software, le esigenze di fissaggio, l'ambiente di installazione, il supporto per la calibrazione, la formazione e l'assistenza post-vendita. Questa guida illustra i punti chiave da verificare prima di acquistare una macchina CMM per l'ispezione industriale.

Risposta rapida

Prima di ordinare una macchina CMM, gli acquirenti dovrebbero verificare le dimensioni del pezzo da misurare, il livello di tolleranza, la precisione della macchina, il campo di misura, la configurazione della sonda, le funzionalità del software, i requisiti di fissaggio, l'ambiente di installazione, la documentazione di calibrazione, la formazione degli operatori, i termini di garanzia, i tempi di consegna e l'assistenza tecnica a lungo termine. Una revisione completa prima dell'ordine aiuta a evitare incompatibilità di configurazione, problemi di installazione e inutili ritardi del progetto.

1. Verificare innanzitutto i requisiti effettivi dell'ispezione

La prima cosa che gli acquirenti dovrebbero verificare sono le reali esigenze di ispezione. Una macchina di misura a coordinate (CMM) deve essere selezionata in base ai pezzi specifici da misurare, non solo in base a un catalogo generico. Gli acquirenti dovrebbero preparare disegni dei pezzi, file CAD, informazioni sulle tolleranze, tipo di materiale, peso, geometria e caratteristiche principali da misurare. Senza queste informazioni, è difficile consigliare la configurazione CMM più adatta.

Ad esempio, un alloggiamento per autoveicoli, una staffa aerospaziale, un inserto per stampo, un componente in alluminio lavorato e un componente in plastica possono richiedere strategie di misurazione molto diverse. Alcuni componenti necessitano di un'elevata ripetibilità per l'ispezione in serie, mentre altri richiedono la capacità di scansione per superfici complesse. Alcuni componenti sono facili da individuare, mentre altri richiedono dispositivi di fissaggio dedicati e un accesso speciale alla sonda.

Gli acquirenti devono definire chiaramente se la CMM verrà utilizzata per il controllo in entrata, il controllo del primo articolo, il controllo di processo, il controllo finale, la retroingegneria o la documentazione di qualità a lungo termine. Questa decisione influisce sulla struttura della macchina, sul software, sul sistema di sonde e sulla progettazione del flusso di lavoro.

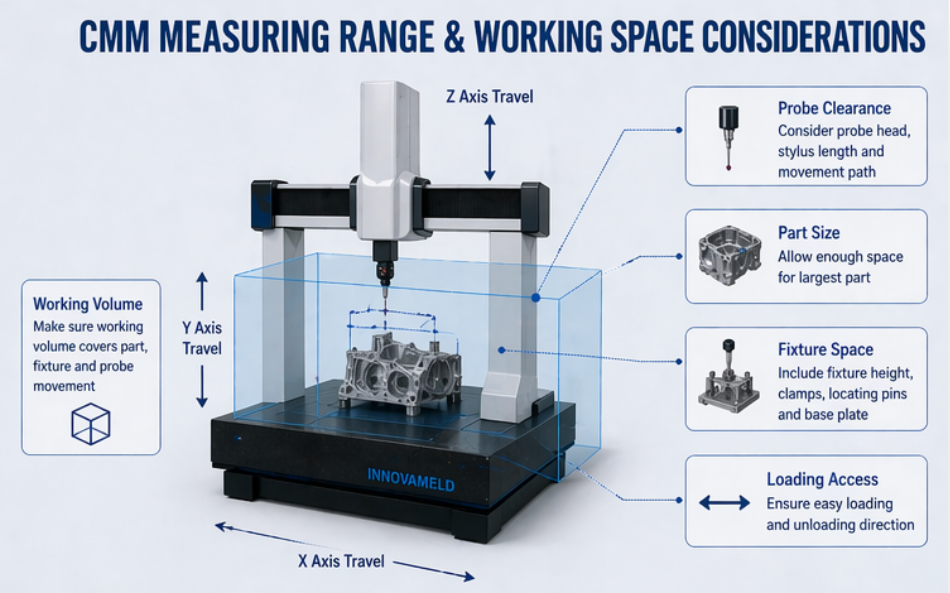

2. Verificare il campo di misura, le dimensioni del pezzo e lo spazio disponibile per il dispositivo di fissaggio.

Il campo di misura è uno dei punti più importanti da verificare prima di ordinare una macchina di misura a coordinate (CMM). Gli acquirenti non dovrebbero confrontare solo la dimensione massima del pezzo con la corsa della macchina. Dovrebbero anche considerare lo spazio di fissaggio, il movimento della sonda, lo spazio libero per lo stilo, la direzione di caricamento del pezzo e le future varianti del pezzo. Una macchina che sembra sufficientemente grande sulla carta potrebbe risultare limitata se si considerano lo spazio di fissaggio e il percorso della sonda.

Di solito è meglio lasciare un margine di misura sufficiente per le operazioni pratiche. Se il pezzo è pesante, ingombrante o difficile da caricare, gli acquirenti dovrebbero valutare anche la capacità del tavolo, l'accesso con la gru, l'accesso dell'operatore e la disposizione dell'officina. Questi fattori possono influire direttamente sull'efficienza dell'ispezione giornaliera.

3. Verificare l'accuratezza, la ripetibilità e gli standard di calibrazione

La precisione è un fattore determinante nell'acquisto di una macchina di misura a coordinate (CMM), ma gli acquirenti non dovrebbero valutarla basandosi su un solo valore di specifica. La precisione della macchina deve corrispondere ai requisiti di tolleranza reali dei pezzi. Se l'incertezza della CMM è troppo vicina alla tolleranza del prodotto, il risultato dell'ispezione potrebbe non essere sufficientemente affidabile per le decisioni relative alla qualità.

La ripetibilità è altrettanto importante. Nella produzione industriale, lo stesso componente o la stessa caratteristica possono essere misurati ripetutamente. Una ripetibilità stabile contribuisce a ridurre controversie, falsi scarti, rilavorazioni e decisioni di qualità incoerenti. Gli acquirenti dovrebbero chiedere come viene testata la precisione della macchina, in quali condizioni è garantita e quali documenti di calibrazione o accettazione verranno forniti.

Per la produzione orientata all'esportazione, come quella di componenti automobilistici, aerospaziali, medicali e di precisione, la tracciabilità della calibrazione e una documentazione chiara delle ispezioni possono essere molto importanti per gli audit dei clienti e per la gestione interna della qualità.

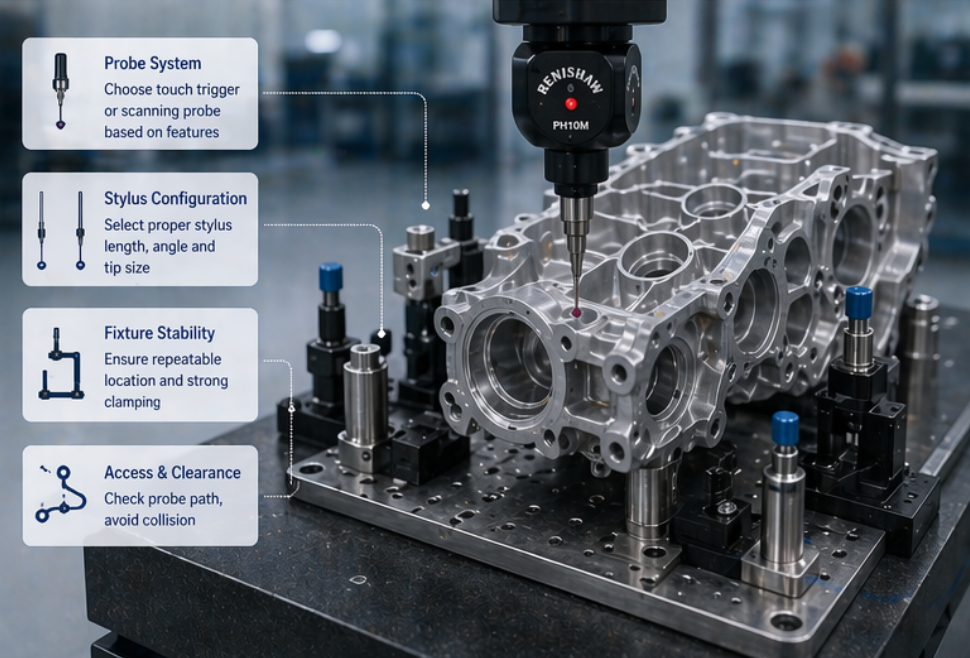

4. Esaminare il sistema di sonda, la configurazione dello stilo e le esigenze di fissaggio.

Una macchina di misura a coordinate (CMM) non può funzionare efficacemente senza la giusta configurazione di sonda e dispositivo di fissaggio. Gli acquirenti devono verificare se il sistema di sonda proposto è in grado di misurare tutte le caratteristiche richieste, inclusi fori, piani, scanalature, superfici curve, elementi profondi, facce angolate e aree difficili da raggiungere. Le sonde a contatto sono adatte per molte ispezioni dimensionali standard, mentre le sonde a scansione possono essere più indicate per profili e superfici complesse.

Anche la configurazione dello stilo deve essere attentamente valutata. A seconda della geometria del pezzo, potrebbero essere necessari stili lunghi, a stella, angolati e sistemi di estensione. Se questi dettagli vengono trascurati prima dell'ordine, la macchina potrebbe essere consegnata ma non essere in grado di completare in modo efficiente l'effettiva attività di ispezione.

Un buon ordine di una macchina di misura a coordinate (CMM) dovrebbe includere non solo il corpo macchina, ma anche un pacchetto di strumenti di misurazione pratico che si adatti al pezzo reale e al processo di ispezione.

5. Verificare le funzionalità del software e le capacità di reporting.

Il software può influenzare notevolmente la produttività giornaliera di una macchina di misura a coordinate (CMM). Gli acquirenti dovrebbero verificare se il software supporta l'importazione di file CAD, la programmazione, la valutazione GD&T, la generazione automatica di report, l'analisi dei profili, l'esportazione dei dati e una chiara valutazione di conformità/non conformità. Una macchina con un buon hardware ma un software scadente può comunque comportare tempi di ispezione lenti e report incoerenti.

Per il controllo della produzione, la capacità di generare report è particolarmente importante. I team di controllo qualità potrebbero aver bisogno di report per la revisione interna, la presentazione ai clienti, il feedback sulla produzione e la documentazione per gli audit. Gli acquirenti dovrebbero verificare se il software è in grado di generare il formato di report richiesto e se gli operatori possono utilizzarlo in modo efficiente.

Prima di effettuare l'ordine, è utile richiedere screenshot del software, esempi di report e una dimostrazione basata su componenti simili. Questo può ridurre il rischio di acquistare una macchina tecnicamente corretta ma difficile da utilizzare nel controllo qualità quotidiano.

6. Confermare l'ambiente di installazione e la preparazione del sito

Una macchina di misura a coordinate (CMM) è sensibile all'ambiente di lavoro. Fluttuazioni di temperatura, vibrazioni, polvere, umidità, superfici instabili e scarsa qualità dell'aria possono influire sulla stabilità delle misurazioni. Gli acquirenti devono verificare se la CMM verrà installata in una camera bianca, in un laboratorio di controllo qualità o in un'area di produzione.

La preparazione del sito deve essere discussa prima dell'ordine. Questa può includere i requisiti per le fondamenta, la fornitura di aria compressa, l'alimentazione elettrica, il controllo della temperatura ambiente, l'isolamento dalle vibrazioni, il percorso di accesso alla macchina, il metodo di scarico e lo spazio di installazione. Se il sito non è pronto al momento dell'arrivo della macchina, l'installazione e il collaudo potrebbero subire dei ritardi.

7. Revisione di consegna, installazione, formazione e assistenza post-vendita.

Prima di ordinare una macchina CMM, gli acquirenti devono verificare attentamente i tempi di consegna, le modalità di imballaggio, il processo di installazione, la procedura di collaudo, le modalità di formazione, i termini di garanzia e la disponibilità dell'assistenza tecnica. Questi dettagli possono influire sulla tempistica effettiva del progetto e sul funzionamento a lungo termine della macchina.

La formazione degli operatori è particolarmente importante. Anche una macchina di misura a coordinate (CMM) ad alte prestazioni potrebbe non essere efficace se gli operatori non sono formati per creare programmi, utilizzare correttamente le sonde, interpretare i report ed effettuare la manutenzione della macchina in modo adeguato. Gli acquirenti dovrebbero informarsi su quale formazione è inclusa e se è disponibile ulteriore formazione dopo l'installazione.

Anche l'assistenza post-vendita dovrebbe essere considerata nella decisione di acquisto. Gli acquirenti dovrebbero verificare come verranno gestite le domande tecniche, i problemi software, i pezzi di ricambio, l'assistenza per la calibrazione e le esigenze di manutenzione dopo la consegna della macchina.

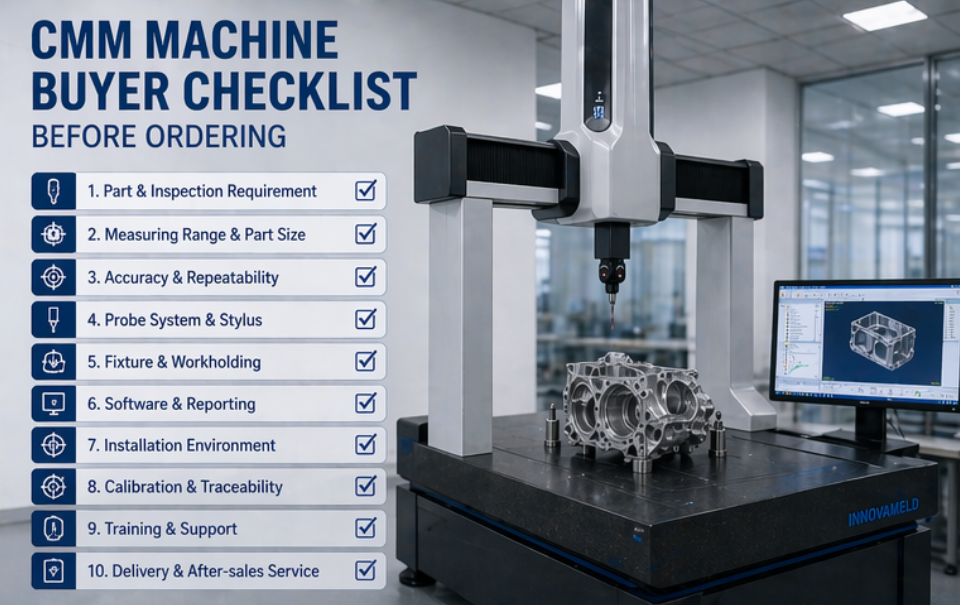

8. Lista di controllo finale per il preordine per gli acquirenti di CMM

• I disegni dei componenti, i file CAD e i requisiti di tolleranza sono stati esaminati?

• Il campo di misura è sufficientemente ampio per il pezzo, il dispositivo di fissaggio e il movimento della sonda?

• La precisione della macchina corrisponde alla reale tolleranza di ispezione?

• È stata considerata la ripetibilità nell'ispezione dei lotti?

• La configurazione della sonda e dello stilo è in grado di raggiungere tutte le caratteristiche critiche?

• È necessaria una progettazione specifica del dispositivo di fissaggio per un posizionamento stabile e ripetibile?

• Il software supporta CAD, GD&T, la creazione di report e l'esportazione dei dati?

• L'ambiente di installazione è adatto per misurazioni di precisione?

• I requisiti di calibrazione, accettazione e documentazione sono chiari?

• Sono stati confermati i termini relativi a consegna, installazione, formazione, garanzia e assistenza?

Una checklist completa aiuta gli acquirenti a evitare rischi nascosti e garantisce che la macchina CMM ordinata possa essere utilizzata efficacemente dopo la consegna.

Conclusione

Prima di ordinare una macchina di misura a coordinate (CMM), gli acquirenti dovrebbero valutare attentamente i requisiti di ispezione, le dimensioni dei pezzi, il campo di misura, la precisione, la ripetibilità, la configurazione della sonda, le esigenze di fissaggio, le funzionalità del software, l'ambiente di installazione, il supporto per la calibrazione, la formazione e l'assistenza post-vendita. Una CMM non dovrebbe essere scelta solo in base al prezzo o alle specifiche di catalogo, ma come soluzione di misura completa adatta a pezzi reali, tolleranze reali e flussi di lavoro di produzione reali. Un'accurata valutazione pre-ordine consente agli acquirenti di ridurre i rischi di approvvigionamento, evitare errori di configurazione e costruire un processo di ispezione industriale più affidabile.
