Come scegliere una macchina di misura a coordinate (CMM) per la misurazione di componenti aerospaziali

La misurazione dei componenti aerospaziali richiede molto più di una semplice ispezione dimensionale. Componenti come pale di turbina, staffe strutturali, alloggiamenti di precisione, componenti di motori, parti del carrello di atterraggio e assiemi aerospaziali lavorati meccanicamente spesso presentano tolleranze ristrette, geometrie complesse, tracciabilità rigorosa e requisiti di reportistica stringenti. La scelta della macchina di misura a coordinate (CMM) più adatta è fondamentale per garantire l'affidabilità delle misurazioni, il controllo del processo e la documentazione della qualità. Questa guida illustra gli aspetti che gli acquirenti industriali dovrebbero valutare prima di selezionare una CMM per la misurazione di componenti aerospaziali.

Risposta rapida

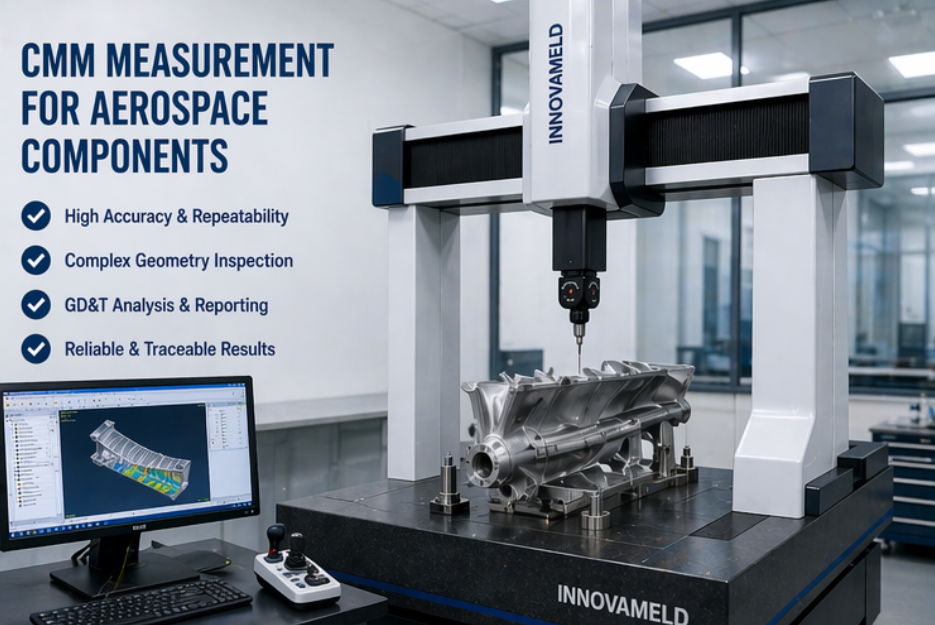

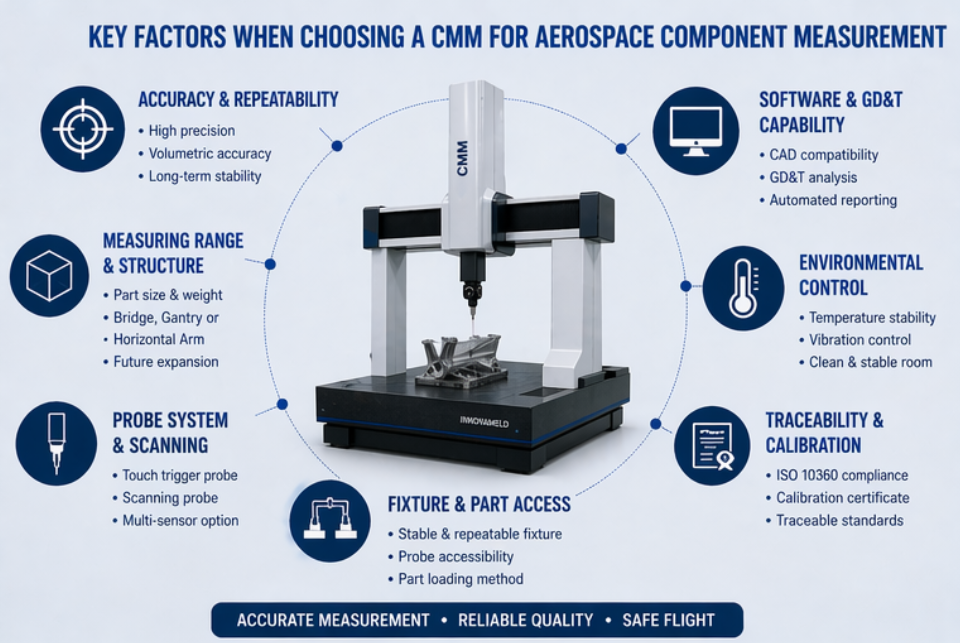

Per la misurazione di componenti aerospaziali, gli acquirenti dovrebbero concentrarsi su accuratezza, ripetibilità, prestazioni volumetriche, flessibilità di misurazione, capacità di scansione, stabilità del dispositivo di fissaggio, funzioni GD&T del software, controllo ambientale, tracciabilità della calibrazione e reportistica di ispezione. La CMM più adatta deve corrispondere alla geometria del pezzo, al livello di tolleranza, al flusso di lavoro di misurazione e ai requisiti di documentazione della qualità.

1. Partire dalla parte aerospaziale e dallo scopo della misurazione

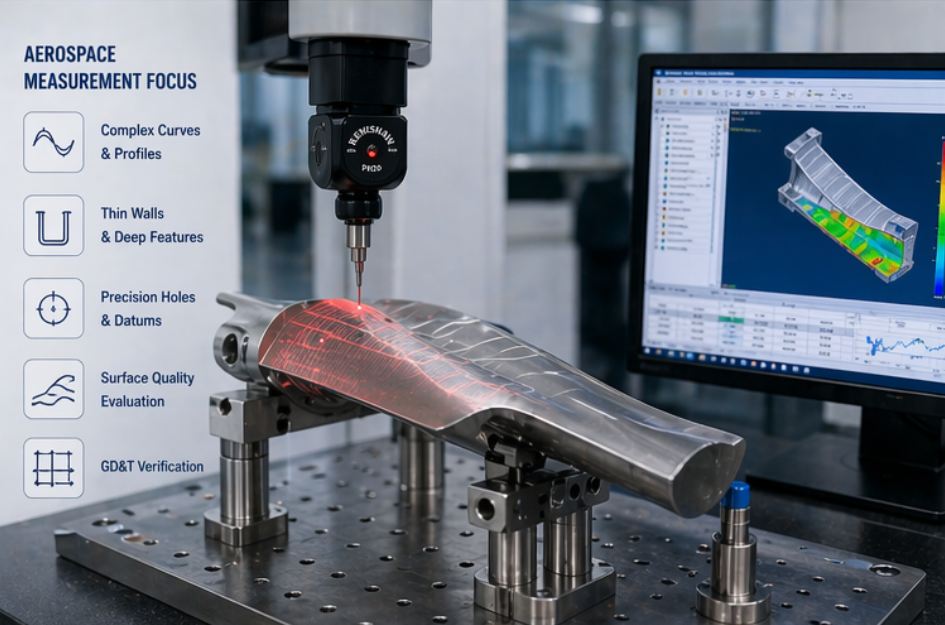

I componenti aerospaziali sono spesso difficili da misurare perché possono presentare pareti sottili, superfici curve, fori profondi, rapporti di riferimento ristretti, profili complessi e tolleranze geometriche stringenti. Prima di selezionare una macchina di misura a coordinate (CMM), gli acquirenti dovrebbero definire chiaramente il tipo di componente aerospaziale da misurare e lo scopo di ispezione che la macchina deve supportare.

Alcune macchine di misura a coordinate (CMM) vengono utilizzate per l'ispezione del primo articolo, mentre altre sono impiegate per il controllo qualità dei lotti, la verifica dei processi, l'ispezione degli utensili o l'ispezione finale in uscita. Ciascuno scopo può richiedere una configurazione diversa della macchina. Ad esempio, le pale delle turbine possono richiedere capacità di scansione e valutazione del profilo superficiale, mentre le staffe strutturali possono richiedere la misurazione accurata della posizione dei fori, della planarità, della perpendicolarità e della relazione con i riferimenti.

La scelta di una soluzione CMM adeguata deve basarsi sulle dimensioni e sul peso del pezzo, sull'intervallo di tolleranza, sulla frequenza di ispezione, sui requisiti di disegno e sul livello di reportistica richiesto dal sistema di qualità aerospaziale.

2. Allineare accuratezza e ripetibilità alle tolleranze aerospaziali

La precisione è uno degli aspetti più importanti da considerare nelle misurazioni aerospaziali, ma gli acquirenti non dovrebbero valutarla basandosi unicamente su un singolo codice prodotto. La macchina di misura a coordinate (CMM) deve garantire una precisione di misurazione stabile e affidabile rispetto alle tolleranze effettive riportate sul disegno. Anche la ripetibilità è fondamentale, poiché l'ispezione aerospaziale spesso richiede risultati coerenti tra misurazioni multiple, operatori, programmi e lotti di produzione.

La precisione volumetrica è particolarmente importante quando le caratteristiche sono distribuite su un pezzo di grandi dimensioni. Se la CMM misura con precisione solo una piccola area ma perde stabilità sull'intero volume di misura, il risultato dell'ispezione potrebbe non essere affidabile per grandi strutture aerospaziali o assemblaggi complessi.

Prima di richiedere un preventivo, gli acquirenti devono fornire disegni, requisiti di tolleranza e caratteristiche critiche di ispezione. Questo aiuta ad adattare il livello di precisione della CMM alla reale attività di misurazione in ambito aerospaziale.

3. Scegliere la struttura CMM e il campo di misura corretti

I componenti aerospaziali variano notevolmente in dimensioni. Alcuni sono piccoli componenti di precisione, mentre altri sono grandi parti strutturali o componenti relativi agli utensili. Il campo di misura della macchina di misura a coordinate (CMM) deve essere sufficientemente ampio da coprire il pezzo, il dispositivo di fissaggio, il movimento della sonda e le future variazioni del pezzo. Scegliere una macchina solo leggermente più grande del pezzo attuale potrebbe causare limitazioni di accesso dopo l'installazione.

Una macchina di misura a coordinate (CMM) a ponte è spesso adatta per molti componenti di precisione del settore aerospaziale, in quanto offre una struttura stabile, una buona ripetibilità e una forte compatibilità con i programmi di ispezione CNC. Per componenti di dimensioni maggiori, potrebbero essere necessarie strutture speciali, campi di misura più ampi o soluzioni di misura personalizzate. La configurazione della macchina deve inoltre tenere conto del metodo di carico, dell'accesso dell'operatore, del peso del pezzo e dello spazio disponibile per le attrezzature di fissaggio.

Per le ispezioni in ambito aerospaziale, la CMM dovrebbe essere scelta come piattaforma di misurazione a lungo termine. Gli acquirenti dovrebbero considerare non solo i componenti attualmente in uso, ma anche i programmi futuri, lo sviluppo di nuovi prodotti e le possibili modifiche ai requisiti di misurazione.

4. Valutare il sistema di sonda, la capacità di scansione e la stabilità del dispositivo di fissaggio.

Il sistema di sonde è fondamentale nella misurazione dei componenti aerospaziali. Le sonde a contatto sono utili per misurare numerose caratteristiche dimensionali, posizioni dei fori, piani e per i controlli geometrici standard. Tuttavia, i componenti aerospaziali spesso presentano profili complessi, superfici curve e forme irregolari. In questi casi, potrebbero essere necessarie sonde a scansione o strategie di misurazione più avanzate per raccogliere dati sufficienti e valutare accuratamente il componente.

Anche la stabilità del dispositivo di fissaggio è essenziale. I componenti aerospaziali possono essere leggeri, a parete sottile o sensibili alla forza di serraggio. Un dispositivo di fissaggio inadeguato può deformare il pezzo o creare un posizionamento incoerente, compromettendo l'affidabilità della misurazione. Un buon dispositivo di fissaggio dovrebbe posizionare il componente in modo ripetibile, supportare i riferimenti critici, evitare deformazioni e consentire alla sonda di raggiungere tutte le caratteristiche richieste.

Per le applicazioni aerospaziali, la macchina, la sonda, lo stilo, il dispositivo di fissaggio, il software e il processo di reportistica devono essere pianificati congiuntamente. La scelta del corpo della CMM senza considerare l'intero sistema di misurazione può comportare una capacità di ispezione incompleta.

5. Software, GD&T e reporting sono fondamentali

Le misurazioni in ambito aerospaziale richiedono solitamente più di semplici dati di lunghezza, larghezza e altezza. Gli acquirenti dovrebbero valutare se il software CMM supporta l'importazione di file CAD, la programmazione offline, la valutazione GD&T, l'analisi del profilo, la generazione automatica di report, la tracciabilità dei dati e un output chiaro dei risultati dell'ispezione. Per i componenti aerospaziali complessi, le funzionalità del software possono influenzare notevolmente l'efficienza dell'ispezione e l'affidabilità dei report.

Una buona piattaforma software dovrebbe aiutare i team di controllo qualità a creare programmi di ispezione ripetibili, ridurre i calcoli manuali, confrontare i risultati misurati con i modelli CAD e generare report professionali per la revisione interna o la presentazione ai clienti. Dovrebbe inoltre supportare una chiara valutazione di conformità/non conformità, la visualizzazione delle deviazioni e la gestione dei dati storici, ove necessario.

Nel settore aerospaziale, la tracciabilità è particolarmente importante. Gli acquirenti dovrebbero informarsi su come i dati di calibrazione, i rapporti di ispezione, i programmi di misurazione e le registrazioni dei risultati possano essere gestiti e revisionati nel tempo.

6. Controllare l'ambiente di misurazione

Una macchina di misura a coordinate (CMM) può garantire una precisione stabile solo se l'ambiente di installazione supporta misurazioni di precisione. La misurazione di componenti aerospaziali richiede spesso un rigoroso controllo di temperatura, vibrazioni, purezza dell'aria, umidità, stabilità del pavimento e procedure operative. Se la macchina è installata in un ambiente instabile, le prestazioni di misurazione effettive potrebbero essere inferiori a quelle indicate nelle specifiche.

Gli acquirenti devono stabilire se la CMM verrà collocata in una sala metrologica dedicata, in un laboratorio di controllo qualità o in prossimità della produzione. Qualora non sia possibile controllare rigorosamente l'ambiente di ispezione, potrebbero essere necessarie soluzioni aggiuntive quali compensazione della temperatura, isolamento dalle vibrazioni, basamenti stabili, filtrazione dell'aria o procedure di ispezione controllate.

Nel settore aerospaziale, il controllo ambientale non è un optional. Influisce direttamente sull'affidabilità dei risultati delle ispezioni, soprattutto quando le tolleranze sono ristrette e i requisiti di documentazione sono stringenti.

7. Quali informazioni è necessario preparare prima di richiedere un preventivo?

Una raccomandazione professionale per una macchina di misura a coordinate (CMM) dipende da informazioni complete sull'applicazione. Prima di richiedere un preventivo, gli acquirenti del settore aerospaziale dovrebbero preparare disegni, file CAD, dati di tolleranza, campioni dei pezzi (se disponibili), standard di ispezione, formato del report richiesto e dettagli sull'ambiente di installazione. Questo aiuta il team tecnico a raccomandare una configurazione CMM adeguata anziché un modello generico.

Quanto più complete sono le informazioni tecniche, tanto più facile sarà consigliare una soluzione CMM affidabile ed economicamente vantaggiosa per le misurazioni in ambito aerospaziale.

8. Errori comuni da evitare

• Scegliere una CMM basandosi solo sul prezzo della macchina, senza verificare i requisiti di tolleranza del settore aerospaziale.

• Selezione del campo di misura senza considerare i dispositivi di fissaggio, lo spazio libero della sonda e il metodo di caricamento.

• Ignorare la capacità di scansione per superfici curve e profili complessi.

• Utilizzo di un dispositivo di fissaggio che potrebbe deformare componenti aerospaziali a parete sottile.

• Sottovalutare l'importanza del software GD&T e della tracciabilità dei report.

• Installazione della CMM in un ambiente con scarso controllo della temperatura o delle vibrazioni.

• Richiesta di preventivo senza disegni, dati di tolleranza o dettagli sul flusso di lavoro di ispezione.

Evitare questi errori aiuta i produttori aerospaziali a migliorare l'affidabilità delle misurazioni, a ridurre i rischi di ispezione e a costruire un processo di controllo qualità più affidabile.

Conclusione

La scelta di una macchina di misura a coordinate (CMM) per la misurazione di componenti aerospaziali richiede una valutazione completa della geometria del pezzo, del livello di tolleranza, del campo di misura, della struttura della macchina, del sistema di sonde, della stabilità del dispositivo di fissaggio, delle funzionalità del software, del controllo ambientale e della tracciabilità dei report. Una CMM idonea non deve solo misurare con precisione, ma anche fornire risultati di ispezione ripetibili, documentati e affidabili. Preparando disegni, file CAD, dati di tolleranza, finalità dell'ispezione e condizioni di installazione prima di richiedere un preventivo, gli acquirenti possono selezionare una soluzione CMM che meglio supporti il ​​controllo qualità aerospaziale e i requisiti di produzione a lungo termine.
