Quali sono i fattori più importanti in termini di precisione quando si acquista una macchina di misura a coordinate (CMM)?
2026-05-03 15:16Qual è il parametro di precisione più importante quando si acquista una macchina di misura a coordinate (CMM)?
La precisione è uno dei fattori più importanti nella scelta di una macchina di misura a coordinate (CMM), ma molti acquirenti industriali non comprendono appieno cosa significhi realmente precisione per una CMM. Un valore di precisione più elevato su un catalogo non significa automaticamente che la macchina sia la scelta migliore per le proprie esigenze di ispezione. La domanda fondamentale è se la CMM sia in grado di verificare in modo affidabile le tolleranze reali dei pezzi, di mantenere la ripetibilità nell'ambiente di lavoro e di garantire risultati di misurazione stabili nel lungo periodo. Questa guida illustra quali fattori di precisione sono più importanti nell'acquisto di una CMM e come valutarli in un processo decisionale pratico.
Risposta rapida
L'aspetto più importante per la precisione di una macchina di misura a coordinate (CMM) non è solo l'errore massimo consentito dichiarato. Gli acquirenti dovrebbero anche verificare la ripetibilità, la precisione volumetrica, la precisione di misurazione, la stabilità termica, la compensazione software, lo standard di calibrazione e se la precisione della macchina è adeguata alla tolleranza del pezzo. Una scelta oculata di una CMM dovrebbe corrispondere alle reali esigenze di ispezione, anziché limitarsi a optare per il valore di precisione più basso sulla carta.
1. Perché la precisione della CMM dovrebbe essere collegata alla tolleranza del pezzo
La prima regola per la scelta della precisione di una macchina di misura a coordinate (CMM) è partire dalla tolleranza del pezzo, non dalle specifiche della macchina. Una CMM viene utilizzata per verificare se un pezzo soddisfa i requisiti dimensionali. Se l'incertezza della macchina è troppo vicina alla tolleranza del prodotto, il risultato dell'ispezione potrebbe non essere sufficientemente affidabile per il controllo qualità. Se la macchina è molto più precisa del necessario, il costo dell'investimento potrebbe essere superiore al dovuto.
Ad esempio, un produttore che ispeziona alloggiamenti lavorati in generale potrebbe non aver bisogno dello stesso livello di precisione di un'azienda che misura componenti aerospaziali, stampi di precisione, impianti medicali o assemblaggi meccanici ad alta tolleranza. Settori diversi hanno requisiti diversi in termini di affidabilità dimensionale, ripetibilità, tracciabilità e reportistica. Pertanto, gli acquirenti dovrebbero definire chiaramente la tolleranza minima che deve essere verificata prima di selezionare il livello di precisione della macchina.
La scelta di una buona macchina di misura a coordinate (CMM) non significa acquistare il modello con le specifiche più elevate. Significa piuttosto scegliere una macchina in grado di misurare i pezzi con precisione, costanza ed economicità, in condizioni di lavoro reali.
2. Termini chiave relativi all'accuratezza che gli acquirenti dovrebbero comprendere
La precisione di una macchina di misura a coordinate (CMM) viene solitamente descritta attraverso diversi indicatori tecnici. Gli acquirenti non devono necessariamente diventare esperti di metrologia, ma dovrebbero comprendere il significato dei termini più importanti prima di confrontare i preventivi.

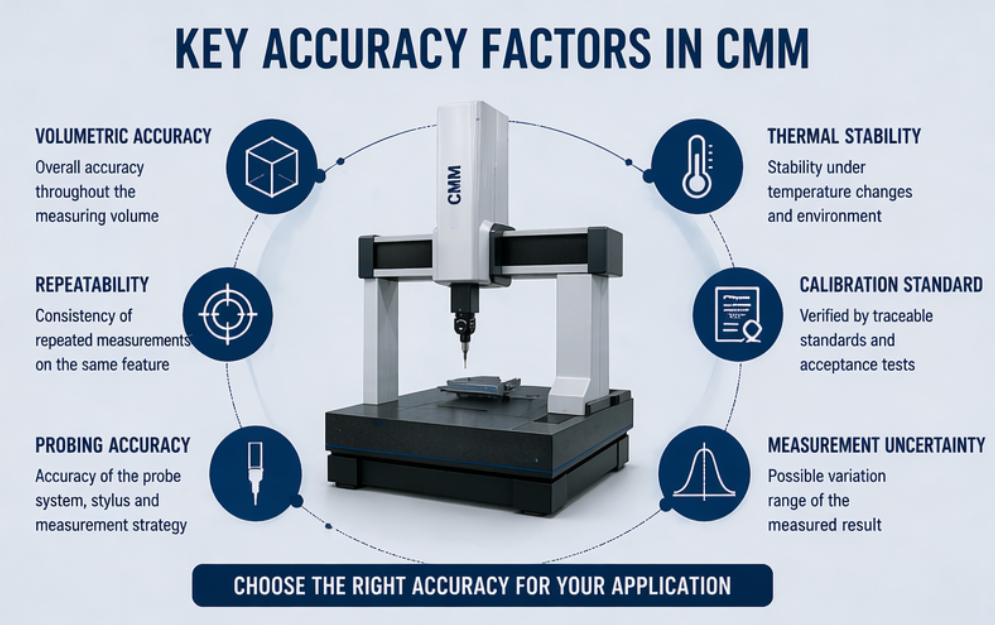

| Fattore di accuratezza | Cosa significa | Perché è importante negli acquisti |
|---|---|---|
| Accuratezza volumetrica | Precisione di misurazione complessiva nell'intero volume di lavoro della macchina. | Importante per parti e caratteristiche di grandi dimensioni misurate in posizioni diverse |
| Ripetibilità | Capacità di ottenere risultati coerenti misurando ripetutamente la stessa caratteristica. | Fondamentale per l'ispezione dei lotti e il controllo del processo |
| Precisione della sonda | Precisione relativa al contatto della sonda, al sistema dello stilo e alla strategia di misurazione. | Influisce su fori, bordi, profili e caratteristiche complesse |
| Stabilità termica | Stabilità della misurazione al variare della temperatura | Importante per ambienti di produzione o non controllati |
| Standard di calibrazione | Come viene verificata e documentata la precisione della macchina | Supporta gli audit di qualità e l'accettazione da parte del cliente |
| Incertezza di misura | Possibile intervallo di variazione del risultato misurato | Aiuta a determinare se i risultati sono affidabili ai fini delle decisioni sulla tolleranza. |
Quando si confrontano le macchine, gli acquirenti dovrebbero richiedere più di un valore di precisione. Una valutazione professionale di una CMM dovrebbe includere la definizione di precisione, le modalità di test, le condizioni in cui è garantita e la capacità della macchina di mantenere risultati stabili nell'ambiente di ispezione effettivo dell'utente.
3. Precisione volumetrica: fondamentale per una misurazione 3D reale
La precisione volumetrica descrive l'accuratezza con cui la CMM misura nello spazio di lavoro tridimensionale. Questo è particolarmente importante quando il pezzo è di grandi dimensioni, quando le caratteristiche sono distribuite su aree diverse o quando il programma di ispezione misura più superfici, fori e punti di riferimento in un'unica configurazione.
Una macchina può mostrare buone prestazioni in una piccola area, ma un'ispezione industriale reale spesso richiede la misurazione delle caratteristiche sull'intero campo di misura. Per questo motivo, gli acquirenti non dovrebbero concentrarsi solo sulla precisione locale o su una semplice riga di specifica. Dovrebbero valutare se la macchina mantiene prestazioni affidabili su tutto il volume di lavoro.
Per componenti automobilistici, fusioni, stampi, grandi componenti lavorati e parti strutturali, la precisione volumetrica può essere più importante del valore di una singola misurazione puntuale. Influisce direttamente sull'affidabilità del controllo dimensionale sull'intero pezzo.
4. Ripetibilità: il fattore di accuratezza che incide sulla produzione giornaliera

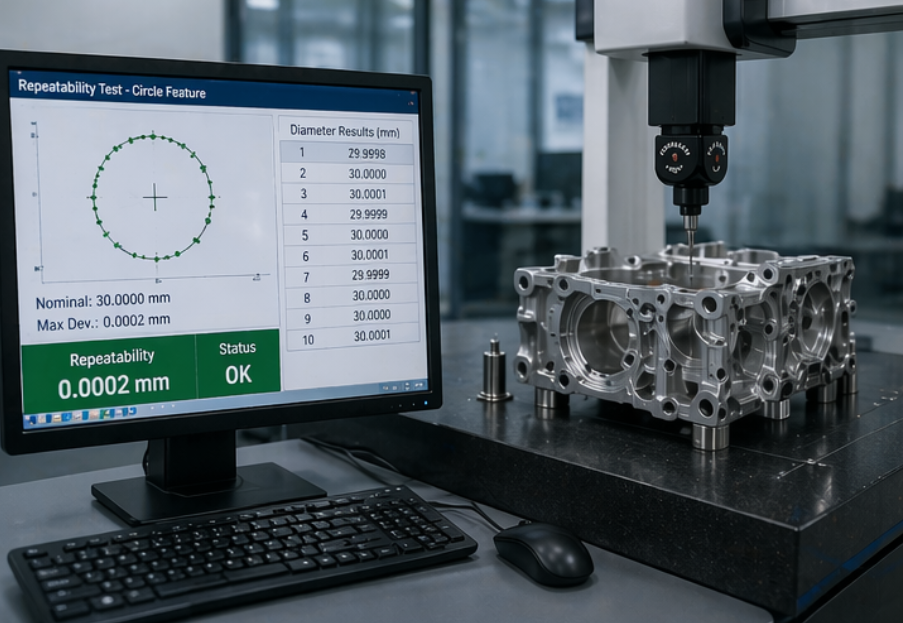

La ripetibilità è la capacità di una macchina di misura a coordinate (CMM) di produrre risultati coerenti quando la stessa caratteristica viene misurata più volte nelle stesse condizioni. Per l'ispezione quotidiana della produzione, la ripetibilità è estremamente importante perché i team di controllo qualità necessitano di dati stabili, non solo di un buon risultato una tantum.
Nella produzione in serie, la ripetibilità instabile può generare confusione. Un'ispezione può indicare che un pezzo è conforme, mentre un'altra misurazione può mostrare che è vicino al limite di tolleranza. Ciò può comportare rilavorazioni non necessarie, ritardi nelle spedizioni, controversie interne o problemi di qualità con i clienti. Una macchina di misura a coordinate (CMM) con elevata ripetibilità aiuta i produttori a prendere decisioni più sicure.
La ripetibilità dipende dalla struttura della macchina, dalla qualità delle guide, dal sistema di sonde, dalla progettazione del dispositivo di fissaggio, dal metodo dell'operatore, dalla strategia software e dalla stabilità ambientale. Pertanto, gli acquirenti dovrebbero considerare la ripetibilità come un indicatore completo delle prestazioni del sistema, piuttosto che come una semplice specifica della struttura della macchina.
5. Precisione della sonda: non trascurare il sistema sonda-stilo
Alcuni acquirenti confrontano solo il corpo della macchina di misura a coordinate (CMM) e trascurano il sistema di sonda. In un'ispezione reale, la sonda, lo stilo, la velocità di misurazione, la forza di contatto, l'angolo di approccio e la strategia di misurazione influenzano tutti il risultato finale. Una macchina di alta qualità con una configurazione di sonda inadeguata può comunque produrre prestazioni di misurazione inefficienti o incoerenti.
Le sonde a contatto sono ampiamente utilizzate per la misurazione di punti standard, posizioni di fori, bordi e caratteristiche dimensionali comuni. Le sonde a scansione possono essere più adatte per profili, curve, superfici e applicazioni che richiedono un maggior numero di punti dati. Se il pezzo presenta fori profondi, angoli complessi, pareti sottili o caratteristiche difficili da raggiungere, è necessario considerare anche la lunghezza dello stilo e l'accessibilità della sonda.
Quando si valuta la precisione di una macchina di misura a coordinate (CMM), gli acquirenti dovrebbero chiedersi se il sistema di sonda proposto sia adatto alla geometria del pezzo e ai requisiti di tolleranza. La macchina, la sonda, il dispositivo di fissaggio e il software devono funzionare in sinergia per ottenere misurazioni affidabili.
6. Accuratezza ambientale: prestazioni in laboratorio rispetto alle condizioni reali di fabbrica
La precisione delle macchine di misura a coordinate (CMM) viene spesso specificata in condizioni controllate. Tuttavia, molti impianti industriali sono soggetti a variazioni di temperatura, vibrazioni, polvere, movimenti d'aria, traffico di operatori e problemi di stabilità del pavimento. Questi fattori ambientali possono influenzare le prestazioni di misurazione reali più di quanto gli acquirenti si aspettino.
Se la macchina verrà installata in una sala metrologica, sarà più facile mantenerne la stabilità di precisione. Se invece la macchina verrà collocata in prossimità della linea di produzione, gli acquirenti dovranno verificare attentamente se la CMM è progettata per tale ambiente e se sono necessarie ulteriori misure di controllo. La compensazione della temperatura, l'isolamento dalle vibrazioni, la filtrazione dell'aria, una base stabile e procedure di ispezione controllate potrebbero rivelarsi tutti elementi importanti.
Una macchina con un'eccellente precisione di laboratorio potrebbe non fornire gli stessi risultati se installata in un ambiente non idoneo. Pertanto, le condizioni di installazione dovrebbero essere discusse prima di finalizzare il preventivo.
7. Come decidere il livello di precisione corretto
Il livello di precisione adeguato dipende dai componenti, dalle tolleranze, dallo scopo dell'ispezione e dal metodo di controllo qualità. Gli acquirenti dovrebbero evitare sia la sottostima che la sovrastima. La sottostima può portare a risultati di ispezione inaffidabili, mentre la sovrastima può aumentare i costi senza migliorare l'effettivo valore della produzione.
| Situazione dell'ispezione | Priorità di accuratezza | Messa a fuoco consigliata |
|---|---|---|
| Componenti meccanici generici | Precisione e ripetibilità bilanciate | Struttura CMM stabile, software pratico, sistema di sonde adeguato |
| Componenti automobilistici | Ripetibilità e coerenza dei report | Programmi di ispezione dei lotti, ripetibilità delle apparecchiature, reportistica SPC |
| Componenti di precisione per il settore aerospaziale | Elevata precisione e tracciabilità | Calibrazione, controllo dell'incertezza, capacità GD&T |
| Ispezione di stampi e matrici | Capacità di misurazione del profilo e della superficie | Sonda di scansione, confronto CAD, analisi della superficie |
| Ispezione del reparto di produzione | stabilità ambientale | Compensazione della temperatura, controllo delle vibrazioni, flusso di lavoro robusto |
Un approccio utile all'acquisto consiste nel fornire disegni dei pezzi, requisiti di tolleranza, informazioni sui materiali, caratteristiche di misurazione e frequenza di ispezione prevista. Con questi dettagli, il livello di precisione CMM raccomandato può essere adattato all'applicazione reale anziché essere scelto alla cieca.
8. Errori comuni nella selezione dell'accuratezza da evitare
Scegliere una CMM basandosi esclusivamente sul valore di precisione più basso presente nel catalogo.
Ignorando se la precisione sia adeguata alla tolleranza effettiva del pezzo.
Confronto della precisione delle macchine senza considerare la configurazione della sonda.
Dimenticando che la temperatura e le vibrazioni possono influenzare i risultati reali dell'ispezione.
Sottovalutare la ripetibilità nell'ispezione della produzione in lotti.
Non vengono controllati i documenti di calibrazione, gli standard di accettazione e le esigenze di rendicontazione.
Acquistare una macchina ad altissima precisione quando il flusso di lavoro e l'ambiente non la supportano.
Questi errori possono comportare costi inutili, risultati di misurazione instabili o una macchina non idonea alle attività di ispezione quotidiane. L'accuratezza deve essere sempre valutata nell'ambito di un sistema di misurazione completo, che includa la struttura della macchina, la sonda, il software, il dispositivo di fissaggio, l'ambiente e il processo dell'operatore.
Conclusione
Quando si acquista una macchina di misura a coordinate (CMM), l'accuratezza più importante è quella che garantisce un'ispezione affidabile dei pezzi reali. Gli acquirenti dovrebbero valutare l'accuratezza volumetrica, la ripetibilità, l'accuratezza della sonda, la stabilità termica, lo standard di calibrazione e l'incertezza di misura in relazione ai requisiti di tolleranza effettivi. Una CMM adatta non è semplicemente la macchina con le specifiche di accuratezza più elevate, ma quella che fornisce risultati di misura stabili, ripetibili e affidabili nel proprio ambiente di lavoro. Prima dell'acquisto, è necessario preparare i disegni dei pezzi, i dati di tolleranza, la frequenza di ispezione e le condizioni di installazione, in modo che la configurazione della CMM possa essere adattata alle reali esigenze di ispezione industriale.
