Macchina di misura a ponte o macchina di misura a sbalzo: quale scegliere?

Quando si seleziona una macchina di misura a coordinate per l'ispezione industriale, una delle prime decisioni da prendere riguarda la scelta della struttura più adatta. Le macchine di misura a coordinate a ponte e a sbalzo sono entrambe ampiamente utilizzate nella misurazione di precisione, ma sono progettate per diverse dimensioni dei pezzi, flussi di lavoro di ispezione, esigenze di accessibilità e aspettative di accuratezza. La scelta della struttura errata può comportare un accesso limitato per le misurazioni, un funzionamento inefficiente, risultati instabili o costi di investimento non necessari. Questa guida illustra le principali differenze tra le macchine di misura a coordinate a ponte e quelle a sbalzo, aiutando gli acquirenti industriali a scegliere la soluzione più idonea alle proprie esigenze di ispezione.

Risposta rapida

Una macchina di misura a coordinate (CMM) a ponte è generalmente più adatta per ispezioni dimensionali di alta precisione, misurazioni di laboratorio stabili e componenti di precisione in generale. Una CMM a sbalzo è spesso indicata quando sono più importanti un accesso più agevole al pezzo, il caricamento laterale aperto, un funzionamento manuale più rapido o una specifica flessibilità di ispezione in officina. La scelta migliore dipende dalle dimensioni del pezzo, dalle tolleranze, dal metodo di caricamento, dal volume di misura, dal flusso di lavoro dell'operatore e dall'ambiente di installazione.

1. Cos'è una macchina di misura a coordinate (CMM) a ponte?

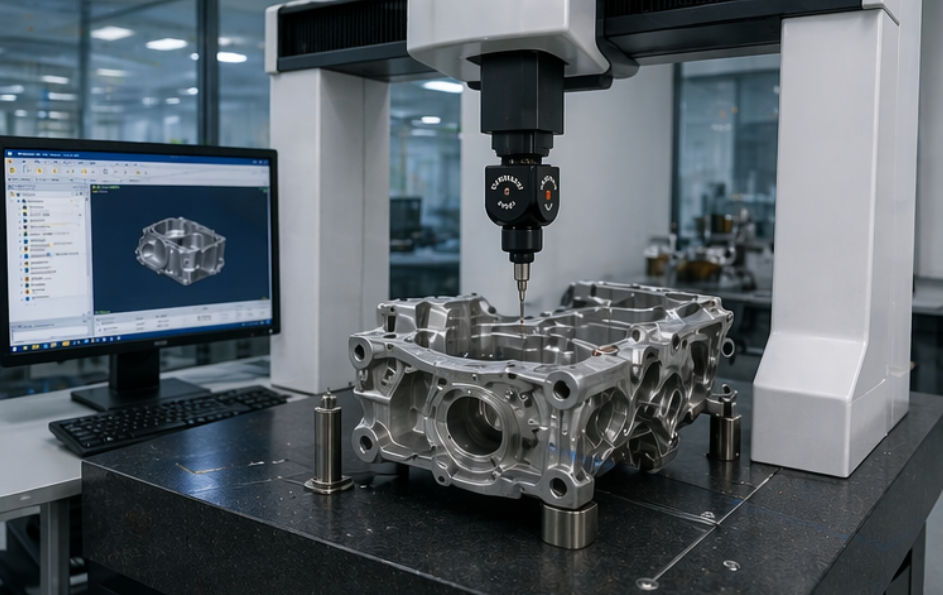

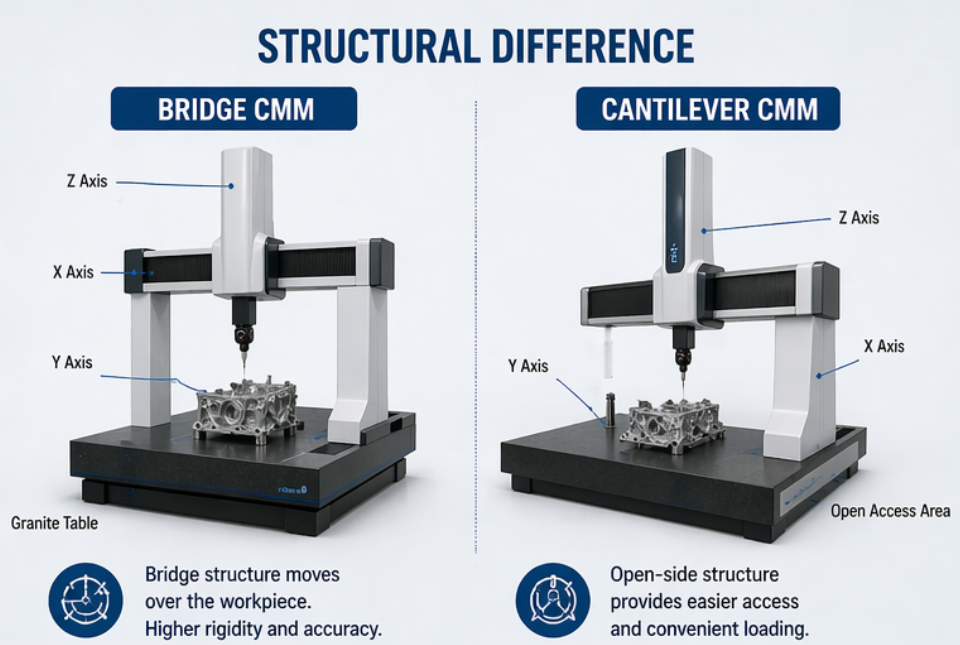

Una macchina di misura a coordinate a ponte utilizza una struttura a ponte che si muove su un piano fisso in granito. La testa di misura si sposta lungo gli assi X, Y e Z per ispezionare le caratteristiche dimensionali del pezzo. Grazie alla sua struttura stabile e al design meccanico bilanciato, la CMM a ponte è una delle soluzioni più comuni per l'ispezione di precisione nei settori della produzione, del controllo qualità, degli utensili, dell'automotive, dell'aerospaziale, dell'elettronica e della produzione di componenti meccanici.

Il principale vantaggio di una CMM a ponte è la stabilità di misura. La sua struttura offre elevata rigidità e ripetibilità, rendendola adatta per componenti che richiedono una verifica dimensionale affidabile, controlli GD&T, verifiche della posizione superficiale, misurazione della posizione dei fori, valutazione del profilo e analisi di caratteristiche complesse. Può inoltre funzionare con diversi sistemi di sonde, tra cui sonde a contatto e sonde a scansione.

Per gli acquirenti che necessitano di una CMM per uso generale con elevata precisione, buona compatibilità software e prestazioni stabili a lungo termine, una CMM a ponte è spesso l'opzione più sicura e ampiamente accettata.

2. Che cos'è una macchina di misura a coordinate a sbalzo (CMM)?

Una macchina di misura a coordinate a sbalzo utilizza una struttura a lato aperto in cui il braccio di misura si estende da un lato della macchina. A differenza di una CMM a ponte, il design a sbalzo offre un accesso più agevole all'area di misura. Ciò rende più semplice per gli operatori caricare, scaricare, posizionare e ispezionare determinati pezzi, soprattutto quando è importante avere un accesso libero.

Le macchine di misura a coordinate (CMM) a sbalzo sono spesso considerate per pezzi di piccole e medie dimensioni, ispezioni di produzione, misurazioni manuali rapide, ispezioni ripetitive basate su dispositivi di fissaggio e applicazioni in cui l'operatore necessita di un rapido accesso al pezzo. La struttura aperta può migliorare l'efficienza del flusso di lavoro in alcuni stabilimenti, soprattutto quando il processo di ispezione prevede frequenti cambi di pezzo.

Tuttavia, le macchine a sbalzo potrebbero non sempre garantire la stessa rigidità strutturale delle CMM a ponte in applicazioni che richiedono un'elevata precisione. Pertanto, gli acquirenti dovrebbero valutare attentamente i requisiti di tolleranza, il peso del pezzo, le dimensioni della macchina e le reali condizioni di ispezione prima di scegliere questa struttura.

3. CMM a ponte vs CMM a sbalzo: confronto chiave

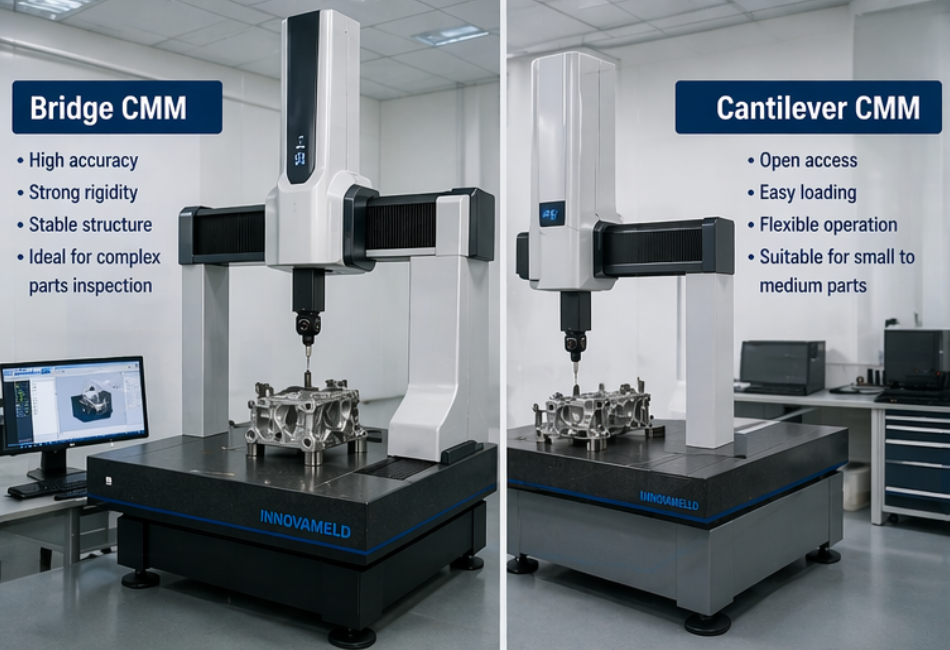

La scelta giusta non dovrebbe basarsi solo sull'aspetto della macchina. Gli acquirenti dovrebbero confrontare struttura, precisione, facilità di carico, accessibilità dei pezzi, campo di misura, ambiente di installazione e piano di ispezione a lungo termine. La tabella seguente riassume le differenze più importanti.

4. Quando è opportuno scegliere una macchina di misura a coordinate (CMM) a ponte?

Una macchina di misura a coordinate (CMM) a ponte è generalmente la scelta migliore quando l'attività di ispezione richiede precisione stabile, ripetibilità e un'elevata affidabilità delle misurazioni. È adatta per componenti lavorati di precisione, componenti automobilistici, componenti aerospaziali, stampi, attrezzature, componenti di stampi, assiemi meccanici e componenti con requisiti GD&T complessi.

Se il vostro team di controllo qualità necessita di programmi di ispezione CNC, misurazioni ripetute su lotti, report dimensionali affidabili e compatibilità con diverse configurazioni di sonde, una CMM a ponte offre in genere una base più solida. È inoltre adatta quando la macchina verrà installata in un laboratorio di controllo qualità o in una camera bianca dove la precisione è la priorità assoluta.

Per la maggior parte degli acquirenti industriali che non sono sicuri di quale struttura scegliere, una CMM a ponte è spesso l'opzione più versatile perché può coprire una gamma più ampia di attività di ispezione.

5. Quando è opportuno scegliere una macchina di misura a coordinate (CMM) a sbalzo?

Una macchina di misura a coordinate (CMM) a sbalzo può essere la scelta migliore quando l'accessibilità e la praticità d'uso sono più importanti della massima rigidità strutturale. Poiché un lato dell'area di misura è più aperto, gli operatori possono caricare e posizionare i pezzi con maggiore facilità. Ciò può migliorare l'efficienza durante l'ispezione di pezzi di piccole dimensioni, campioni frequenti, componenti di linee di produzione o pezzi ripetitivi basati su attrezzature.

Può inoltre risultare utile quando l'attività di ispezione richiede rapidi controlli manuali o quando l'operatore deve accedere al pezzo dal lato aperto. In alcuni ambienti di produzione, questa praticità può ridurre i tempi di movimentazione e migliorare la velocità di ispezione giornaliera.

Prima di scegliere una macchina di misura a coordinate (CMM) a sbalzo, gli acquirenti dovrebbero verificare che la precisione della macchina, il campo di misura e la capacità di carico del pezzo siano in grado di soddisfare i reali requisiti di ispezione. È importante che la struttura sia adatta all'applicazione, anziché scegliere solo in base alla praticità.

6. Domande chiave da porsi prima di prendere una decisione

Prima di scegliere tra una CMM a ponte e una CMM a sbalzo, gli acquirenti dovrebbero preparare informazioni tecniche sui pezzi e sul flusso di lavoro di ispezione. Quanto più chiari saranno i dettagli dell'applicazione, tanto più facile sarà consigliare una struttura e una configurazione CMM adatte.

Se le priorità principali sono elevata precisione, stabilità a lungo termine e ampia copertura applicativa, si consiglia generalmente una CMM a ponte. Se invece l'accesso rapido, la comodità per l'operatore e la possibilità di lavorare con i lati aperti sono più importanti per il flusso di lavoro, una CMM a sbalzo può rappresentare una scelta più pratica.

7. Errori comuni di selezione da evitare

• Scegliere una CMM a sbalzo solo perché è più facile da raggiungere, senza verificare i requisiti di precisione.

• Scegliere una CMM a ponte solo perché è comune, senza considerare l'efficienza di carico e il flusso di lavoro dell'operatore.

• Ignorando lo spazio di fissaggio necessario attorno al pezzo in lavorazione.

• Sottovalutare le future variazioni dimensionali dei componenti o la crescita del volume di produzione.

• Confrontare solo il prezzo della macchina anziché l'efficienza complessiva del controllo qualità.

• Mancata conferma del software, del sistema di sonda e dei requisiti di reporting prima della formulazione del preventivo.

La scelta di una buona macchina di misura a coordinate (CMM) dovrebbe bilanciare struttura della macchina, precisione di misurazione, accessibilità al pezzo, funzionalità del software ed efficienza operativa quotidiana. La macchina migliore non è sempre la più grande o la più costosa, ma quella che si adatta ai pezzi, alle tolleranze, al flusso di lavoro e al piano di ispezione a lungo termine.

Conclusione

Le macchine di misura a coordinate (CMM) a ponte e a sbalzo presentano ciascuna vantaggi specifici. Una CMM a ponte è generalmente preferibile per ispezioni stabili e di alta precisione, per pezzi complessi, per misurazioni CNC e per il controllo qualità a lungo termine. Una CMM a sbalzo è utile quando sono importanti l'accesso libero, la rapidità di movimentazione e la flessibilità operativa. Prima di procedere all'acquisto, gli acquirenti dovrebbero valutare le dimensioni del pezzo, il livello di tolleranza, la frequenza di misurazione, il metodo di carico, l'ambiente di installazione, le esigenze software e i piani di ispezione futuri. Attraverso un'adeguata valutazione, i produttori possono scegliere una struttura CMM che migliori l'affidabilità delle misurazioni e l'efficienza dell'ispezione.

Hai bisogno di aiuto per scegliere tra una macchina di misura a coordinate a ponte e una a sbalzo?

Contattateci per discutere delle dimensioni dei vostri pezzi, dei requisiti di tolleranza, del flusso di lavoro di ispezione e dell'ambiente di produzione. Possiamo aiutarvi a valutare una soluzione di macchina di misura a coordinate adatta alle vostre esigenze di ispezione industriale.
