Come scegliere una macchina di misura a coordinate (CMM) per l'ispezione di componenti automobilistici

L'ispezione dei componenti automobilistici richiede precisione stabile, risultati di misurazione ripetibili, reportistica efficiente e supporto affidabile per requisiti dimensionali complessi. Dai carter motore, ai componenti della trasmissione, ai componenti dei freni, ai componenti dello sterzo, alle fusioni di alluminio, agli assemblaggi in plastica, ai componenti in lamiera e ai componenti lavorati di precisione, le diverse applicazioni automobilistiche richiedono diverse configurazioni di macchine di misura a coordinate (CMM). La scelta della CMM giusta non si basa solo sulle dimensioni o sul prezzo della macchina. Gli acquirenti devono valutare la geometria del pezzo, i requisiti di tolleranza, il volume di produzione, la ripetibilità del dispositivo di fissaggio, la configurazione della sonda, le funzionalità del software e l'ambiente di ispezione reale.

Risposta rapida

Per l'ispezione di componenti automobilistici, gli acquirenti dovrebbero scegliere una CMM in base alle dimensioni del pezzo, al livello di tolleranza, alla frequenza di ispezione dei lotti, al metodo di fissaggio, all'accesso alla sonda, ai requisiti GD&T, al software di reporting e all'ambiente di produzione. Una CMM a ponte è spesso adatta per componenti automobilistici di precisione, mentre pezzi più grandi o speciali possono richiedere un campo di misura personalizzato, dispositivi di fissaggio dedicati, sonde di scansione o soluzioni di ispezione automatizzate.

1. Inizia con il tipo di ricambio automobilistico

I componenti automobilistici sono estremamente diversificati. Una macchina di misura a coordinate (CMM) utilizzata per ispezionare piccoli alberi lavorati con precisione potrebbe non essere adatta per grandi alloggiamenti in alluminio, fusioni, assiemi saldati o componenti complessi del motore. Prima di selezionare una macchina, gli acquirenti dovrebbero definire chiaramente la famiglia di componenti da ispezionare. Ciò include le dimensioni massime del componente, il peso, il materiale, la struttura di riferimento, le condizioni della superficie e le caratteristiche principali da misurare.

Ad esempio, blocchi motore, testate, carter della trasmissione e scatole del differenziale presentano spesso superfici di riferimento multiple, fori profondi, piani lavorati e requisiti di tolleranza geometrica complessi. Componenti dei freni, parti dello sterzo e componenti delle sospensioni possono richiedere misurazioni accurate di posizione, concentricità, planarità, profilo e posizione dei fori. I componenti automobilistici in plastica possono richiedere un'ispezione dimensionale delle caratteristiche stampate, dei punti di assemblaggio e delle superfici sensibili alla deformazione.

La tipologia del pezzo influisce direttamente sul campo di misura della CMM, sul sistema di sonde, sulla progettazione del dispositivo di fissaggio, sulle funzioni del software e sulla velocità di ispezione. Un processo di selezione professionale dovrebbe sempre iniziare con pezzi e disegni reali, non solo con le specifiche del catalogo della macchina.

2. Allineare la precisione della CMM ai requisiti di tolleranza del settore automobilistico

Nell'ispezione automobilistica, la precisione è fondamentale, ma il livello di precisione adeguato dipende dalla tolleranza da verificare. Gli acquirenti non dovrebbero semplicemente scegliere la macchina con la massima precisione o l'opzione più economica. La macchina di misura a coordinate (CMM) deve garantire una misurazione stabile e affidabile per l'intervallo di tolleranza effettivo dei componenti automobilistici.

La produzione automobilistica spesso richiede ispezioni ripetute delle stesse caratteristiche su molti componenti. Pertanto, la ripetibilità è importante quanto la precisione nominale. Se la macchina produce risultati incoerenti durante l'ispezione dei lotti, il team di controllo qualità potrebbe trovarsi di fronte a falsi scarti, rilavorazioni non necessarie o ritardi nelle decisioni di produzione.

Per le applicazioni nel settore automobilistico, la CMM dovrebbe essere scelta come un sistema di ispezione completo. La precisione della macchina, le prestazioni della sonda, la ripetibilità del dispositivo di fissaggio e il metodo di calcolo del software influenzano tutti il ​​risultato finale della misurazione.

3. Scegliere il campo di misura e la struttura della macchina più adatti

La scelta del campo di misura è uno degli errori più comuni nell'acquisto di macchine di misura a coordinate (CMM) per il settore automobilistico. Gli acquirenti a volte scelgono una macchina di dimensioni solo leggermente superiori a quelle del pezzo, dimenticando però di considerare lo spazio disponibile per il fissaggio, il movimento della sonda, lo spazio libero per lo stilo, la direzione di carico del pezzo e le future modifiche al pezzo stesso. Questo può limitare l'utilità della macchina dopo l'installazione.

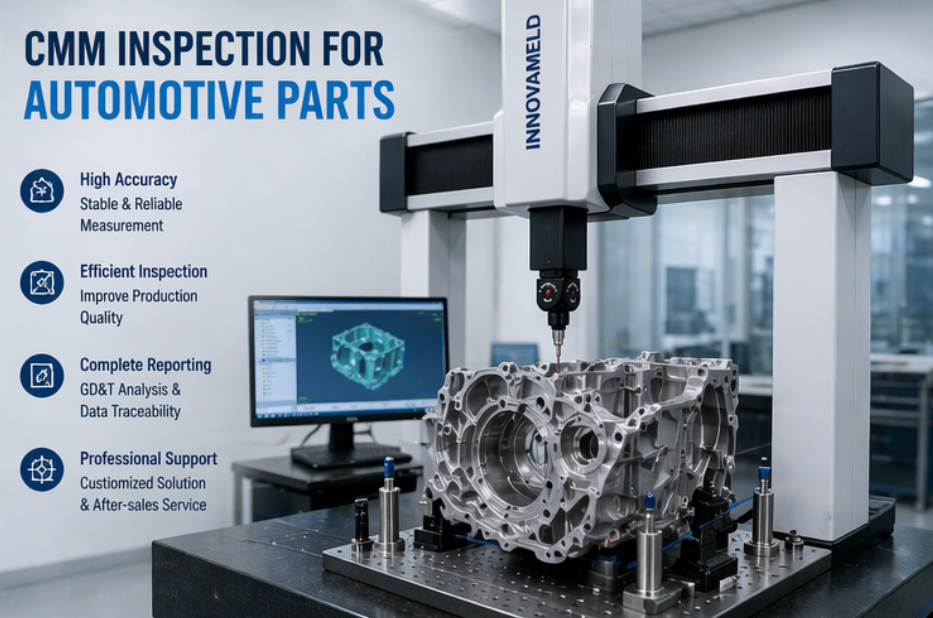

Per la maggior parte dei componenti automobilistici di precisione, una macchina di misura a coordinate (CMM) a ponte è spesso una scelta pratica perché offre accuratezza stabile, elevata ripetibilità e buona compatibilità con i programmi di misura CNC. Per pezzi di grandi dimensioni, metodi di carico speciali o misurazioni in fase di produzione, gli acquirenti potrebbero dover prendere in considerazione campi di misura più ampi, strutture personalizzate o soluzioni di ispezione automatizzate.

La struttura della macchina deve essere adatta non solo al componente più grande, ma anche al flusso di lavoro quotidiano di ispezione. Se i componenti sono pesanti, richiedono il carico tramite gru o necessitano di frequenti cambi di attrezzatura, l'accesso per il carico e la mobilità dell'operatore devono essere presi in considerazione durante la progettazione del layout.

4. Valutare congiuntamente il sistema di sonda e il design del dispositivo di fissaggio.

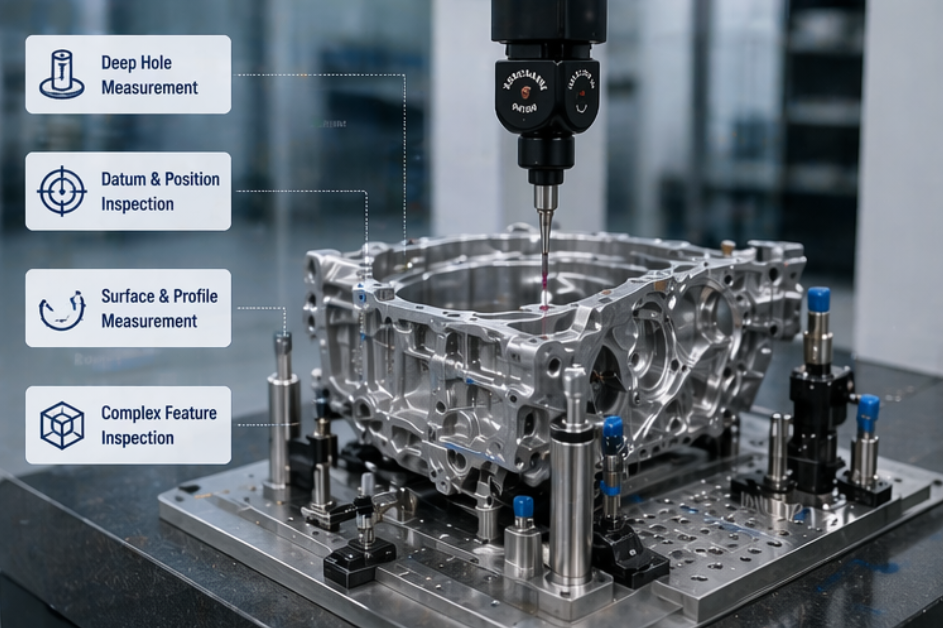

I componenti automobilistici presentano spesso fori profondi, superfici angolate, elementi stretti, profili curvi e molteplici punti di riferimento. Un sistema di sonde adeguato è essenziale per un'ispezione stabile ed efficiente. Le sonde a contatto sono comunemente utilizzate per controlli dimensionali standard e per la determinazione della posizione dei fori. Le sonde a scansione possono essere più adatte per profili, curve, superfici complesse e applicazioni che richiedono un maggior numero di punti dati.

La progettazione del dispositivo di fissaggio è altrettanto importante. Nell'ispezione di lotti di componenti automobilistici, lo stesso pezzo può essere misurato ripetutamente. Se il dispositivo di fissaggio non riesce a posizionare il pezzo in modo coerente, anche una macchina di misura a coordinate (CMM) ad alta precisione può produrre risultati instabili. Un buon dispositivo di fissaggio dovrebbe garantire un posizionamento ripetibile, un facile caricamento, un bloccaggio stabile e un accesso libero per la sonda.

Per le ispezioni automobilistiche, la macchina, la sonda, lo stilo, il dispositivo di fissaggio e il software devono essere selezionati congiuntamente. Prendere queste decisioni separatamente può portare a programmi di ispezione inefficienti o a una copertura di misurazione incompleta.

5. Software e reportistica sono fondamentali nel controllo qualità del settore automobilistico.

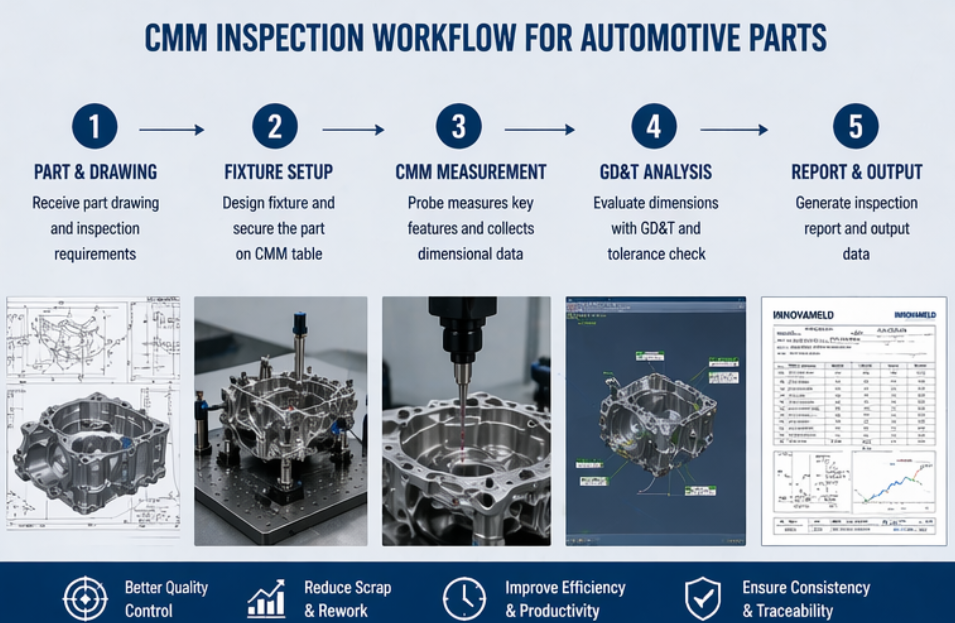

L'ispezione nel settore automobilistico spesso richiede più della semplice misurazione dimensionale. Gli acquirenti dovrebbero valutare se il software della macchina di misura a coordinate (CMM) supporta l'importazione di dati CAD, la valutazione GD&T, la creazione di programmi di ispezione, la generazione automatica di report, il confronto dei dati e il controllo statistico di processo. Per la produzione automobilistica, la coerenza dei report può essere importante quanto la misurazione stessa.

Un buon sistema software per macchine di misura a coordinate (CMM) dovrebbe aiutare gli operatori a creare programmi ripetibili, ridurre i calcoli manuali, standardizzare i report di ispezione e migliorare la comunicazione tra i team di produzione, qualità e ingegneria. Se i dati di ispezione devono essere forniti ai clienti o utilizzati in audit, la chiarezza e la tracciabilità dei report diventano ancora più importanti.

Gli acquirenti dovrebbero anche considerare il livello di competenza dell'operatore. Una piattaforma software potente deve comunque risultare pratica per l'uso quotidiano. Se la programmazione è troppo complessa, l'efficienza delle misurazioni potrebbe diminuire e la macchina potrebbe non essere sfruttata appieno.

6. Valutare il volume delle ispezioni e il potenziale di automazione

La produzione automobilistica spesso comporta la misurazione ripetuta di componenti simili. Se il volume di ispezione è basso, una macchina di misura a coordinate (CMM) standard con caricamento manuale potrebbe essere sufficiente. Se il volume di ispezione è elevato, gli acquirenti dovrebbero valutare programmi di misurazione CNC, ripetibilità delle attrezzature, cambio automatico delle sonde, identificazione tramite codice a barre, reportistica di lotto o integrazione con sistemi di caricamento automatizzati.

Il potenziale di automazione è particolarmente importante per i produttori che pianificano una crescita produttiva a lungo termine. Anche se inizialmente non è richiesta un'automazione completa, la scelta di una piattaforma CMM in grado di supportare futuri aggiornamenti può ridurre il rischio di investimento a lungo termine. Ciò può includere l'esecuzione automatica dei programmi, l'esportazione dei dati, l'integrazione con il controllo statistico di processo (SPC), il carico robotizzato o la connessione con i sistemi di controllo qualità della produzione.

Nel controllo qualità del settore automobilistico, l'obiettivo non è solo misurare con precisione, ma anche misurare in modo coerente ed efficiente su lotti di produzione ripetuti.

7. Quali informazioni è necessario preparare prima di richiedere un preventivo?

Una raccomandazione efficace per una macchina di misura a coordinate (CMM) dipende da informazioni precise sull'applicazione. Prima di richiedere un preventivo, gli acquirenti del settore automobilistico dovrebbero preparare disegni, file CAD, requisiti di tolleranza, campioni dei pezzi, informazioni sui materiali, frequenza di ispezione ed esigenze di reportistica previste. Questo aiuta il team tecnico a consigliare il campo di misura, il sistema di sonde, la progettazione del dispositivo di fissaggio e la configurazione del software più adatti.

Fornire informazioni tecniche complete può ridurre i tempi di comunicazione, prevenire incongruenze di configurazione e aiutare gli acquirenti a ricevere un preventivo più accurato.

8. Errori comuni da evitare nella scelta di una macchina di misura a coordinate (CMM) per componenti automobilistici

• Scegliere una CMM basandosi solo sul prezzo, senza valutare le tolleranze dei pezzi e il flusso di lavoro di ispezione.

• Selezione di un intervallo di misura senza considerare lo spazio disponibile per il fissaggio e lo spazio libero per la sonda.

• Ignorare la ripetibilità degli strumenti di misurazione nell'ispezione a lotti del settore automobilistico.

• Utilizzo di un sistema di sonda inadatto per fori profondi, superfici inclinate o profili complessi.

• Sottovalutare i requisiti di reporting del software per la documentazione di qualità nel settore automobilistico.

• Ignorando la crescita futura della produzione e le esigenze di automazione.

• Installazione di una macchina di misura a coordinate (CMM) di precisione in un ambiente inadatto, privo di controllo della temperatura e delle vibrazioni.

Evitare questi errori aiuta i produttori automobilistici a migliorare l'affidabilità delle misurazioni, a ridurre i ritardi nelle ispezioni e a costruire un processo di controllo qualità più stabile.

Conclusione

La scelta di una macchina di misura a coordinate (CMM) per l'ispezione di componenti automobilistici richiede una valutazione completa di dimensioni, tolleranze, geometria, volume di ispezione, metodo di fissaggio, accesso alla sonda, funzionalità di reporting del software e ambiente di produzione. Per molte applicazioni nel settore automobilistico, una CMM a ponte con precisione adeguata, ripetibilità stabile, configurazione della sonda appropriata e solide funzionalità software può garantire un'ispezione dimensionale affidabile. Per applicazioni ad alto volume o specializzate, potrebbero essere necessari anche dispositivi di fissaggio personalizzati, sonde di scansione, programmi automatizzati e integrazione dei dati. La soluzione CMM ideale è quella che supporta un'ispezione accurata, ripetibile ed efficiente per le reali esigenze di produzione automobilistica.
