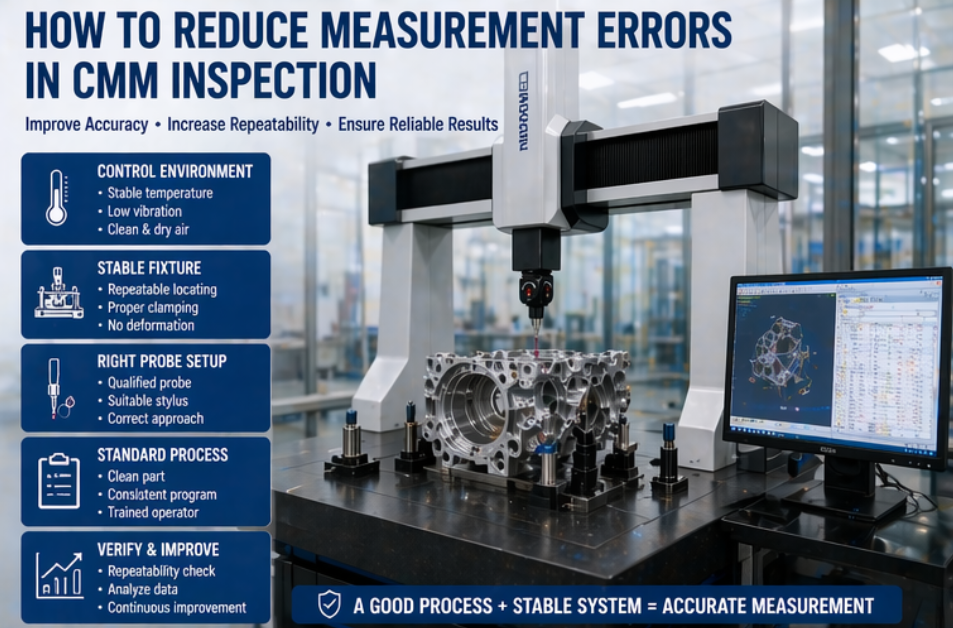

How To Reduce Measurement Errors In CMM Inspection
2026-05-10 15:39Come ridurre gli errori di misurazione nell'ispezione con CMM
L'ispezione con macchine di misura a coordinate (CMM) è ampiamente utilizzata per la verifica dimensionale, il controllo qualità, l'ispezione del primo campione e il monitoraggio del processo produttivo. Tuttavia, anche una CMM ad alta precisione può produrre risultati inaffidabili se il processo di misurazione non è controllato correttamente. Gli errori di misurazione possono derivare dalla precisione della macchina, dalla configurazione della sonda, dall'instabilità del dispositivo di fissaggio, dalle variazioni di temperatura, dalle vibrazioni, dal metodo dell'operatore, dalla programmazione del software, dalla pulizia del pezzo o da una strategia di ispezione inadeguata. Questa guida spiega come i produttori possono ridurre gli errori di misurazione con CMM e realizzare un processo di ispezione più stabile.
Risposta rapida
Per ridurre gli errori di misurazione nell'ispezione con CMM, i produttori dovrebbero controllare l'ambiente di misurazione, utilizzare dispositivi di fissaggio stabili, selezionare la sonda e lo stilo appropriati, pulire e stabilizzare i pezzi, calibrare correttamente la sonda, standardizzare i programmi di misurazione, formare gli operatori e verificare i risultati con controlli di ripetibilità. La precisione di una CMM dipende dall'intero sistema di ispezione, non solo dalla macchina stessa.

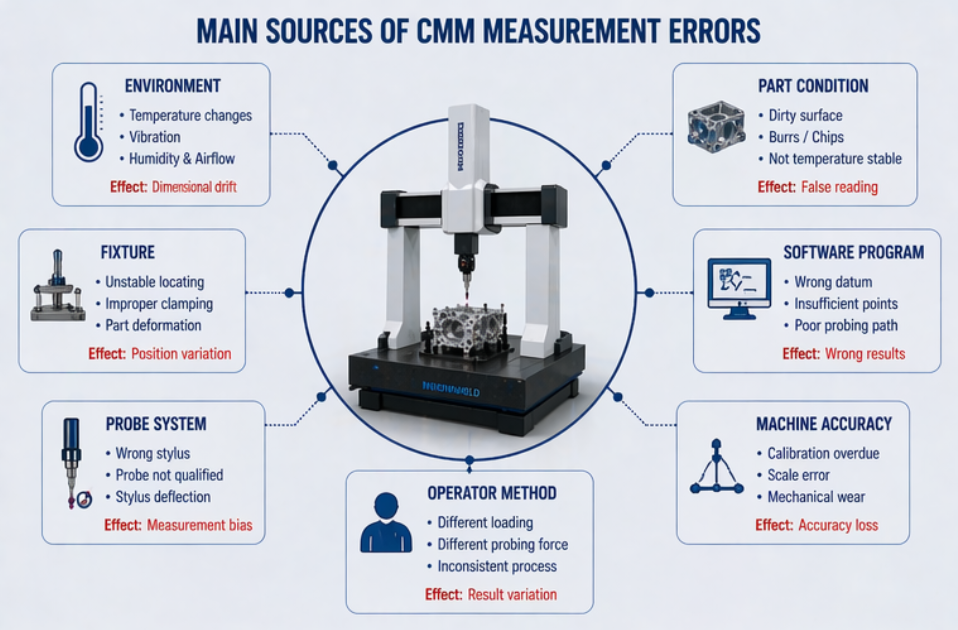

1. Comprendere da dove provengono gli errori di misurazione della CMM
Prima di ridurre gli errori di misurazione, acquirenti e team di controllo qualità devono comprendere che l'errore di una macchina di misura a coordinate (CMM) raramente è causato da un singolo fattore. Il risultato di una misurazione è influenzato dalla struttura della macchina, dal sistema di scala, dalla sonda, dallo stilo, dal dispositivo di fissaggio, dall'algoritmo del software, dalle condizioni del pezzo, dall'ambiente e dalla procedura dell'operatore. Se una qualsiasi parte di questa catena è instabile, i dati di ispezione finali potrebbero risultare inaffidabili.
Ad esempio, una macchina di misura a coordinate (CMM) di precisione può comunque produrre risultati incoerenti se il pezzo non è fissato correttamente. Un dispositivo di fissaggio ben progettato può comunque non funzionare se la sonda non è adeguatamente qualificata. Un programma di misurazione corretto può comunque generare dati errati se la temperatura del pezzo non si è stabilizzata. Per questo motivo, l'ispezione con CMM dovrebbe essere gestita come un processo completo.
| Origine dell'errore | Problema tipico | Come ridurre il rischio |
|---|---|---|
| Ambiente | deriva di temperatura, vibrazioni, umidità, polvere | Utilizzare un ambiente metrologico stabile e il controllo del sito |
| Apparecchio | Posizionamento o deformazione instabile del componente | Utilizzare punti di posizionamento ripetibili e un serraggio controllato. |
| Sistema di sonda | Stilo errato, scarsa qualificazione, limiti di accesso della sonda | Selezionare la sonda adatta ed eseguire la calibrazione appropriata. |
| Condizione della parte | Bave, polvere, olio, calore, condizioni instabili del materiale | Pulire e stabilizzare termicamente i componenti prima dell'ispezione. |
| Programma software | Strategia di puntamento inadeguata o impostazione errata del sistema di riferimento. | Standardizzare i programmi e verificare i metodi di misurazione. |
| Metodo dell'operatore | Diverse abitudini di carico, pulizia o misurazione | Utilizzare procedure operative standard (SOP), formazione e verifiche di ripetibilità. |
2. Controllo della temperatura, delle vibrazioni e delle condizioni ambientali
Il controllo ambientale è uno dei metodi più importanti per ridurre l'errore di misurazione delle macchine di misura a coordinate (CMM). Le variazioni di temperatura possono causare l'espansione o la contrazione della macchina, del dispositivo di fissaggio e del pezzo in lavorazione. Le vibrazioni provenienti da macchine CNC, presse, carrelli elevatori, compressori o pavimenti instabili nelle vicinanze possono ridurre la ripetibilità. Anche polvere, nebbie oleose e umidità possono influire sull'affidabilità della macchina e sulla stabilità della misurazione.
Se la CMM viene utilizzata per ispezioni di alta precisione, dovrebbe essere installata, ove possibile, in una camera a temperatura e umidità controllate. Se la CMM deve essere utilizzata in prossimità della produzione, gli acquirenti devono valutare l'isolamento dalle vibrazioni, la compensazione della temperatura, la presenza di aria pulita, la stabilità del pavimento e la protezione della macchina. L'ambiente deve essere adeguato alla precisione di ispezione richiesta.
Lista di controllo per il controllo ambientale
Durante la misurazione, mantenere stabile la temperatura ambiente.
Attendere che i pezzi raggiungano la stabilità termica prima dell'ispezione.
Tenere la CMM lontana da fonti di vibrazione.
Se il sistema richiede aria compressa, assicurarsi che l'alimentazione dell'aria sia pulita e asciutta.
Evitare la luce solare diretta, le fonti di calore, le correnti d'aria forti e le aperture di grandi dimensioni.
Verificare regolarmente la stabilità del pavimento e il livellamento della macchina.
3. Utilizzare dispositivi di fissaggio stabili e un posizionamento ripetibile dei pezzi
L'instabilità del dispositivo di fissaggio è una causa comune, ma spesso sottovalutata, di errore di misurazione nelle macchine di misura a coordinate (CMM). Se un pezzo viene posizionato in modo diverso ogni volta, il programma di misurazione potrebbe comunque funzionare correttamente, ma i risultati potrebbero non essere confrontabili. Nell'ispezione a lotti, ciò può generare report instabili e decisioni errate in materia di qualità.
Un buon dispositivo di fissaggio dovrebbe posizionare il pezzo utilizzando opportuni riferimenti di riferimento, sostenere il pezzo senza deformarlo, fornire un accesso sufficiente alla sonda e consentire agli operatori di caricare i pezzi in modo uniforme. Per pezzi a parete sottile, componenti in plastica, fusioni di alluminio, componenti aerospaziali e componenti meccanici complessi, la forza di serraggio deve essere controllata con precisione.
Per le ispezioni di produzione ripetute, la progettazione del dispositivo di fissaggio deve essere considerata parte integrante del sistema di misurazione. Un dispositivo di fissaggio stabile può ridurre l'influenza dell'operatore, abbreviare i tempi di configurazione e migliorare la ripetibilità tra lotti diversi.

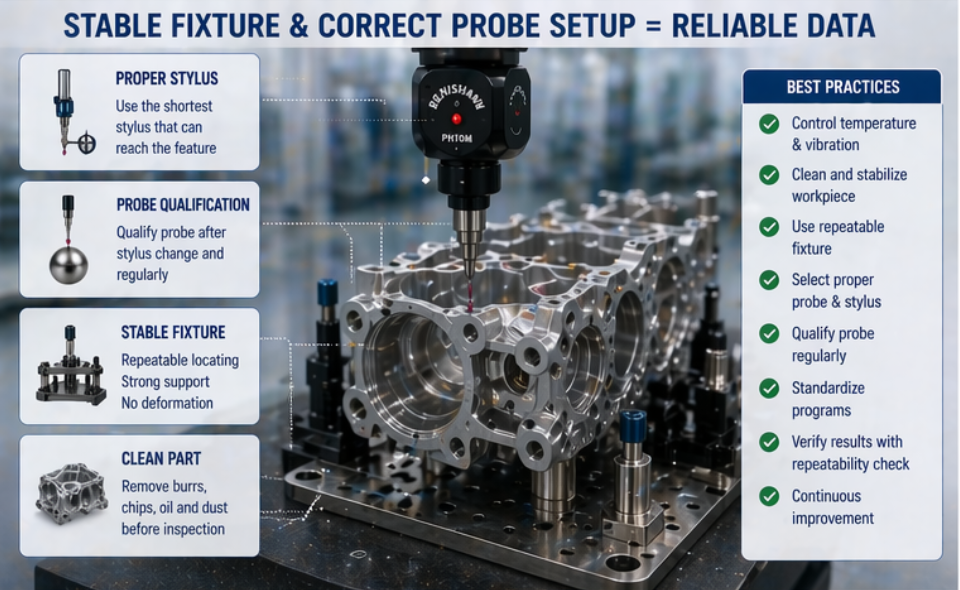

4. Selezionare e calibrare correttamente il sistema di sonde
Il sistema di sonda influisce direttamente sull'acquisizione dei dati di misurazione. Una sonda a contatto è adatta per molti controlli dimensionali standard, posizioni di fori, piani e bordi. Una sonda a scansione può essere necessaria per profili, superfici curve, geometrie a forma libera, stampi, pale di turbina e applicazioni che richiedono un'elevata densità di punti dati. La scelta della sonda sbagliata può comportare una copertura di misurazione incompleta o risultati instabili.
Anche la scelta dello stilo è importante. Stili lunghi, angolati, a stella e prolunghe possono migliorare l'accesso a dettagli difficili, ma possono ridurre la stabilità se non utilizzati correttamente. La qualificazione della sonda deve essere eseguita in base alla configurazione effettiva dello stilo e alla direzione di misurazione.
| Controllo relativo alla sonda | Potenziale errore | migliori prassi |
|---|---|---|
| Lunghezza dello stilo | Deviazione o contatto instabile | Utilizzare lo stilo stabile più corto in grado di raggiungere la caratteristica |
| Qualifica della sonda | Compensazione errata del raggio della sonda | Verificare la qualità delle sonde prima dell'ispezione e dopo la sostituzione dello stilo. |
| Direzione di avvicinamento | Punti di contatto incoerenti | Utilizzare una direzione di esplorazione coerente e percorsi di avvicinamento sicuri. |
| Accesso alla sonda | rischio di collisione o caratteristiche mancanti | Verificare l'accessibilità con il modello CAD, l'attrezzatura e la simulazione del programma. |
5. Pulire e stabilizzare il pezzo prima della misurazione
Le condizioni del pezzo in lavorazione influiscono direttamente sulla precisione della misurazione. Bave, schegge, polvere, olio, residui di liquido refrigerante, impronte digitali e contaminazione superficiale possono alterare i punti di contatto e generare risultati di misurazione errati. Prima dell'ispezione, i pezzi devono essere puliti e controllati visivamente, soprattutto in prossimità di superfici di riferimento, fori, bordi e punti critici di misurazione.
Anche la stabilità termica è importante. Un componente prelevato direttamente da una lavorazione meccanica, da un trattamento termico o da un'officina non controllata potrebbe essere ancora in fase di espansione o contrazione. Misurarlo immediatamente può produrre risultati che non rappresentano le sue condizioni dimensionali stabili. Per componenti con tolleranze ristrette, potrebbe essere necessario un tempo di attesa o un processo di stabilizzazione termica.
Le procedure standard di preparazione dei pezzi possono ridurre notevolmente la variabilità delle misurazioni e rendere i risultati dell'ispezione più affidabili.

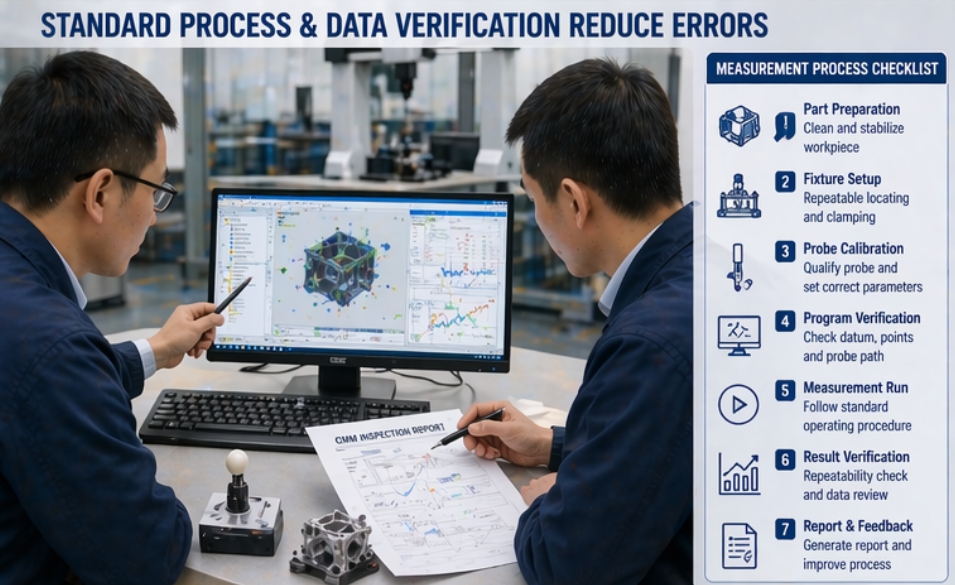

6. Standardizzare i programmi di misurazione e la strategia di riferimento
La programmazione del software è un altro fattore importante nella riduzione degli errori delle macchine di misura a coordinate (CMM). Un programma di misurazione scadente può utilizzare un numero insufficiente di punti, un allineamento errato dei riferimenti, percorsi di sonda non sicuri, definizioni di caratteristiche errate o metodi di misurazione incoerenti. Anche se la macchina è precisa, i risultati possono essere fuorvianti se il programma non è progettato correttamente.
La strategia di riferimento deve corrispondere ai requisiti del disegno e alla funzione effettiva del pezzo. Gli operatori devono evitare di modificare i metodi di allineamento senza approvazione. Per il controllo qualità in produzione, i programmi di misurazione devono essere controllati, documentati e gestiti tramite versioning, in modo che operatori e turni diversi utilizzino lo stesso metodo di ispezione.
Lista di controllo per il controllo del programma
Utilizzare il corretto allineamento dei riferimenti in base al disegno.
Applicare un numero sufficiente di punti di misurazione per una valutazione affidabile delle caratteristiche.
Utilizzare una velocità di sondaggio e una direzione di approccio costanti.
Verificare la sicurezza del percorso della sonda per evitare collisioni.
Standardizzare i modelli di report e i criteri di superamento/non superamento.
Controllo delle versioni del programma per l'ispezione ripetuta della produzione.
7. Formare gli operatori e utilizzare i controlli di ripetibilità
La formazione degli operatori è fondamentale per ridurre gli errori di ispezione con le macchine di misura a coordinate (CMM). Gli operatori devono comprendere il caricamento dei pezzi, l'uso delle attrezzature di fissaggio, la calibrazione delle sonde, la pulizia dei pezzi, la selezione dei programmi, l'interpretazione dei report e la risoluzione dei problemi di base. Senza una formazione standardizzata, operatori diversi potrebbero adottare abitudini diverse, generando risultati di misurazione incoerenti.
Anche i controlli di ripetibilità sono utili. Misurare più volte lo stesso componente o la stessa caratteristica può rivelare instabilità del dispositivo di fissaggio, variazioni ambientali, problemi della sonda o differenze dovute all'operatore. Per i componenti di produzione importanti, la verifica della ripetibilità dovrebbe essere parte integrante del processo di controllo qualità.
Un processo CMM stabile non dovrebbe dipendere unicamente dall'esperienza di un singolo operatore. Dovrebbe essere supportato da procedure chiare, programmi controllati, formazione adeguata e verifiche periodiche.
8. Errori comuni che aumentano gli errori di misurazione delle macchine di misura a coordinate (CMM)
Misurazione dei componenti prima che raggiungano la stabilità termica.
Ignorare polvere, olio, bave o scheggiature sulle superfici di riferimento.
Utilizzo di dispositivi di fissaggio instabili o metodi di serraggio incoerenti.
Modifica della configurazione dello stilo senza nuova qualificazione.
Utilizzare stili lunghi quando sono disponibili opzioni più corte e stabili.
Installazione della CMM in prossimità di fonti di vibrazione senza previa valutazione.
Utilizzo di diverse strategie di riferimento per lo stesso componente.
Consentire agli operatori di modificare i programmi di ispezione senza controllo.
Saltare i controlli di ripetibilità per le misurazioni di produzione importanti.
Ridurre questi errori può migliorare significativamente l'affidabilità delle misurazioni e aiutare il team addetto al controllo qualità a prendere decisioni più consapevoli.
Conclusione
Ridurre gli errori di misurazione nell'ispezione con CMM richiede un approccio di processo completo. I produttori devono controllare l'ambiente, stabilizzare i pezzi, utilizzare dispositivi di fissaggio ripetibili, selezionare e calibrare correttamente le sonde, standardizzare i programmi software, formare gli operatori e verificare la ripetibilità delle misurazioni. L'affidabilità di una CMM dipende dall'intero sistema di ispezione che la circonda. Migliorando ogni fase del processo di misurazione, i produttori possono ridurre l'incertezza dell'ispezione, evitare decisioni errate sulla qualità e costruire un sistema di controllo dimensionale più stabile.
