Come temperatura, vibrazioni e ambiente influenzano la precisione delle macchine di misura a coordinate (CMM).
2026-05-07 15:28Come temperatura, vibrazioni e ambiente influenzano la precisione delle macchine di misura a coordinate (CMM).

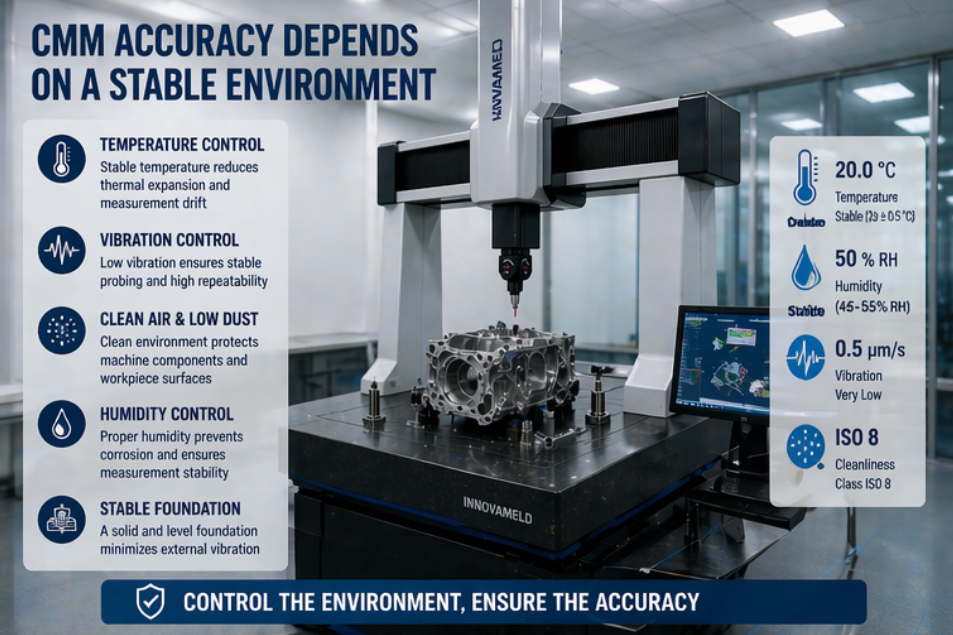

Una macchina di misura a coordinate (CMM) può garantire un'accuratezza affidabile solo se l'ambiente di lavoro supporta misurazioni di precisione. Molti acquirenti si concentrano sulla struttura della macchina, sul campo di misura, sul sistema di sonde e sul software, ma sottovalutano l'influenza di temperatura, vibrazioni, polvere, umidità, flusso d'aria, stabilità del pavimento e disposizione dell'officina. Anche una CMM ad alta precisione può produrre risultati di misura instabili se installata in un ambiente non idoneo. Questa guida spiega come temperatura, vibrazioni e altri fattori ambientali influenzano la precisione di una CMM e cosa gli acquirenti dovrebbero verificare prima dell'installazione.
Risposta rapida
Fluttuazioni di temperatura, vibrazioni, umidità, polvere, flusso d'aria, condizioni instabili del pavimento e una disposizione di installazione inadeguata possono ridurre la precisione delle misurazioni CMM. Le variazioni di temperatura possono causare dilatazione o contrazione del materiale. Le vibrazioni possono influire sulla ripetibilità e sulla stabilità della sonda. Polvere, umidità e scarsa qualità dell'aria possono compromettere l'affidabilità della macchina. Per mantenere una precisione CMM stabile, gli acquirenti dovrebbero predisporre un ambiente metrologico adeguato prima dell'installazione.
1. Perché l'ambiente CMM è importante
Una CMM è un sistema di misurazione di precisione. Le sue prestazioni dipendono non solo dal corpo macchina, dal sistema di scala, dalla sonda, dal software e dalla calibrazione, ma anche dall'ambiente in cui opera. Una macchina che funziona bene durante il collaudo in fabbrica potrebbe non fornire gli stessi risultati dopo l'installazione se il sito presenta temperature instabili, forti vibrazioni, polvere o condizioni di fondazione inadeguate.
Ciò è particolarmente importante per settori come quello automobilistico, aerospaziale, della lavorazione di precisione, della produzione di stampi, dell'elettronica e dei componenti medicali. Queste applicazioni spesso richiedono una ripetibilità stabile, report di ispezione chiari e decisioni affidabili sulle tolleranze. Se l'ambiente causa una deriva delle misurazioni, il team di controllo qualità potrebbe trovarsi di fronte a falsi scarti, report incoerenti, ispezioni ripetute e ritardi nella produzione.
Prima di ordinare o installare una CMM, gli acquirenti dovrebbero valutare se la macchina verrà collocata in un laboratorio di metrologia controllato, in una sala di controllo qualità o in prossimità dell'area di produzione. Il livello di controllo ambientale richiesto deve essere compatibile con i requisiti di precisione e tolleranza dei pezzi da ispezionare.

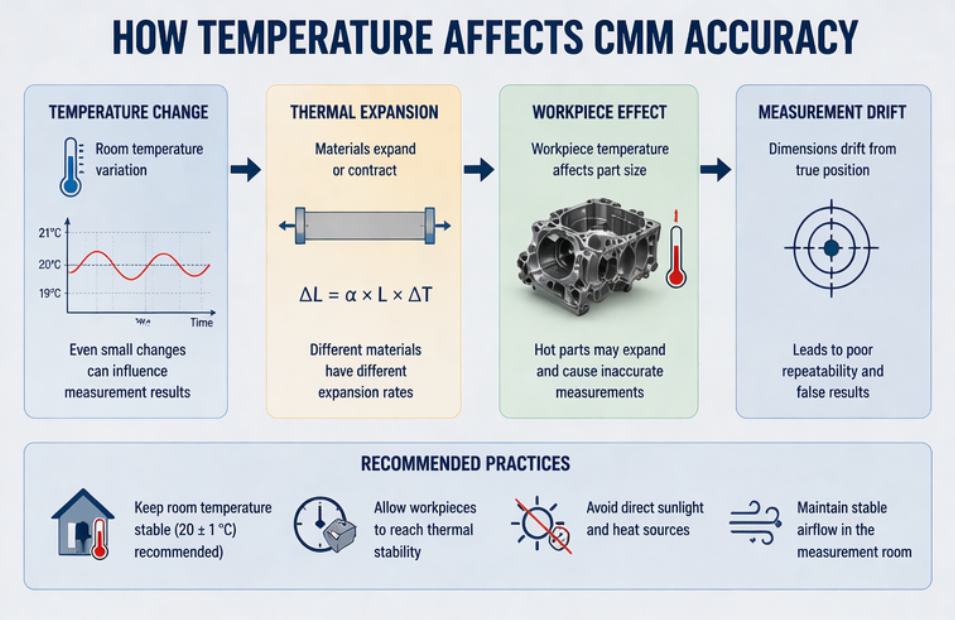

2. Come la temperatura influisce sulla precisione della CMM
La temperatura è uno dei fattori ambientali più importanti che influenzano la precisione delle macchine di misura a coordinate (CMM). Quando la temperatura varia, sia il pezzo in lavorazione che la struttura della macchina possono espandersi o contrarsi. Anche piccole variazioni possono influenzare i risultati delle misurazioni, soprattutto quando si misurano pezzi lunghi, tolleranze ristrette o elementi di alta precisione.
Materiali diversi si dilatano a velocità diverse. Un componente in acciaio, un componente in alluminio, un tavolo in granito, un dispositivo di fissaggio e la struttura di una macchina possono reagire in modo diverso alle variazioni di temperatura. Se un componente viene spostato direttamente da un'area di produzione calda a una camera di misura, potrebbe non raggiungere immediatamente la stabilità termica. Misurare troppo presto può produrre risultati imprecisi.
| Problema di temperatura | Possibile effetto | Azione consigliata |
|---|---|---|
| fluttuazione della temperatura ambiente | Deriva di misurazione e risultati instabili | Utilizzare una temperatura ambiente controllata ed evitare sbalzi rapidi |
| Pezzi caldi provenienti dalla produzione | Le dimensioni dei componenti cambiano prima del bilanciamento termico. | Attendere che i componenti si stabilizzino prima della misurazione. |
| Luce solare diretta o fonte di calore locale | Dilatazione termica non uniforme | Evitare di tenere finestre, stufe e apparecchi che generano calore nelle vicinanze. |
| Flusso di calore e aria dell'operatore | Influenza di misurazione piccola ma percettibile | Mantenere un flusso d'aria stabile nella stanza e le procedure operative standard. |
Se la CMM viene utilizzata per ispezioni di alta precisione, il controllo della temperatura deve essere considerato parte integrante del sistema di misurazione, non una questione separata relativa all'impianto.

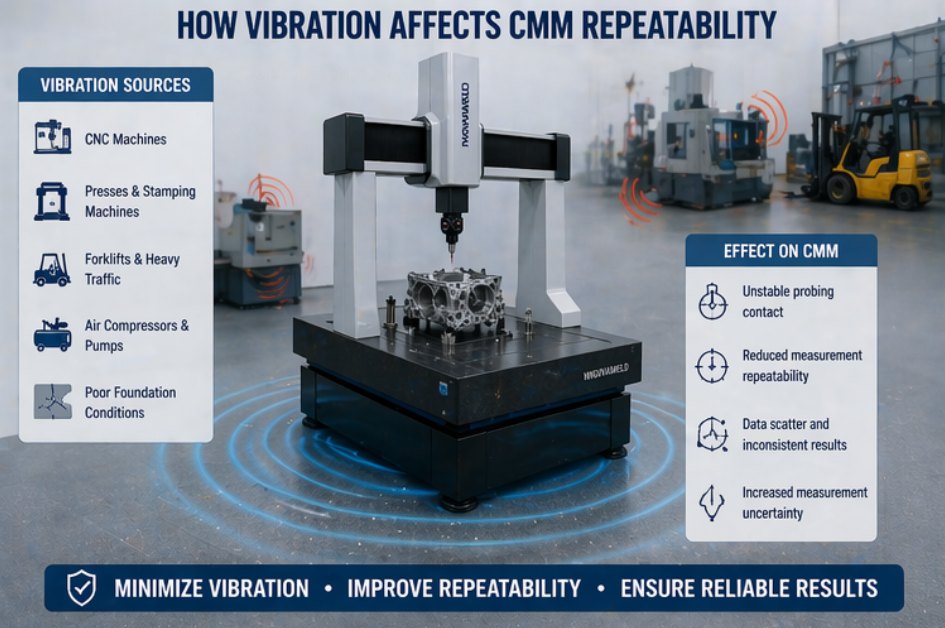

3. Come le vibrazioni influenzano la ripetibilità e la stabilità della misurazione
Le vibrazioni sono un'altra causa comune di risultati instabili nelle macchine di misura a coordinate (CMM). Una CMM può essere influenzata da macchine CNC, attrezzature per lo stampaggio, carrelli elevatori, compressori, traffico intenso, gru o pavimenti instabili nelle vicinanze. Anche se le vibrazioni non sono visibili, possono comunque influenzare il contatto della sonda, la lettura della scala, il movimento della macchina e la ripetibilità della misurazione.
Le vibrazioni possono essere particolarmente problematiche quando si misurano tolleranze ridotte, elementi sottili, componenti delicati o profili complessi. Possono causare risultati di misurazione incoerenti quando la stessa caratteristica viene misurata ripetutamente. Ciò crea confusione per gli operatori e può portare a rilavorazioni non necessarie o controversie sulla qualità.
Fonti comuni di vibrazione intorno a una CMM
Centri di lavoro CNC e rettificatrici
Presse per stampaggio, attrezzature per la forgiatura e punzonatrici
Carrelli elevatori, gru e veicoli per la movimentazione di materiali pesanti
Compressori d'aria, pompe e grandi sistemi di ventilazione
Pavimenti instabili o fondamenta deboli
Nelle vicinanze si trovano linee di produzione con frequenti movimenti meccanici.
Per ridurre l'influenza delle vibrazioni, gli acquirenti dovrebbero scegliere un luogo di installazione stabile, verificare le condizioni del pavimento, evitare la presenza di macchinari pesanti nelle vicinanze e valutare l'isolamento dalle vibrazioni, se necessario. Per applicazioni che richiedono elevata precisione, si raccomanda vivamente di effettuare una valutazione del sito prima dell'installazione.
4. Polvere, umidità, qualità dell'aria e pulizia
La polvere e la contaminazione atmosferica potrebbero non alterare immediatamente il risultato di una misurazione, ma possono influire sull'affidabilità della macchina, sulla pulizia delle guide, sulle prestazioni della sonda, sul funzionamento dei cuscinetti ad aria e sulla stabilità a lungo termine. In officine con polvere di rettifica, nebbie oleose, trucioli metallici o elevata umidità, la CMM potrebbe richiedere protezione e manutenzione aggiuntive.
L'umidità può influenzare anche i componenti sensibili, l'elettronica, i sistemi pneumatici e le condizioni delle superfici. Se l'umidità è troppo elevata, il rischio di corrosione può aumentare. Se l'aria compressa non è pulita e stabile, le macchine che si affidano a cuscinetti ad aria o sistemi pneumatici possono presentare problemi di funzionamento.
| Fattore ambientale | Rischio per le prestazioni del CMM | Metodo di controllo |
|---|---|---|
| Polvere | Contaminazione su guide, sonde e pezzi in lavorazione | Utilizzare un'area di camera bianca e procedure di pulizia regolari. |
| Nebbia oleosa | Problemi di contaminazione superficiale e manutenzione delle macchine | Tenere la macchina di misura a coordinate (CMM) lontana dalle aree di lavorazione o utilizzare un sistema di separazione. |
| Elevata umidità | Rischio di corrosione e problemi di affidabilità elettronica | Controllare l'umidità e mantenere una qualità dell'aria stabile. |
| aria compressa di scarsa qualità | Instabilità del sistema pneumatico o dei cuscinetti ad aria | Garantire una fornitura di aria compressa pulita, asciutta e stabile. |
5. Stabilità del pavimento e schema di installazione
Anche la pavimentazione e la disposizione dell'area di installazione influiscono sulla precisione e sul funzionamento della CMM. Un pavimento debole o irregolare può causare instabilità, soprattutto per macchine di grandi dimensioni. Se la CMM viene installata in un'area soggetta a frequenti movimenti di carrelli elevatori, utilizzo di macchinari pesanti o con fondamenta inadeguate, possono verificarsi problemi di vibrazione e di livellamento.
La disposizione degli spazi deve consentire un carico sicuro dei pezzi, l'accesso dell'operatore, il posizionamento della postazione di lavoro con computer, lo spazio per la manutenzione e il controllo ambientale. Se lo spazio è troppo ristretto, gli operatori potrebbero avere difficoltà a caricare i pezzi o a mantenere procedure coerenti. Una disposizione inadeguata può ridurre l'efficienza dell'ispezione anche quando la macchina stessa è precisa.
Prima dell'installazione, gli acquirenti devono verificare l'ingombro della macchina, la capacità del piano di lavoro, il percorso di scarico, le dimensioni della porta, l'accesso per la gru, l'alimentazione elettrica, l'aria compressa e la disposizione dei locali. Questi dettagli aiutano a prevenire ritardi nell'installazione e problemi durante il funzionamento quotidiano.
6. Ambiente CMM da laboratorio vs. ambiente CMM in officina
Una macchina di misura a coordinate (CMM) installata in un laboratorio di metrologia dedicato offre in genere un migliore controllo della temperatura, minori vibrazioni, aria più pulita e condizioni operative più stabili. È quindi adatta per ispezioni di alta precisione, lavori di calibrazione, componenti aerospaziali, stampi di precisione e verifica di tolleranze critiche.
Una macchina di misura a coordinate (CMM) utilizzata in prossimità dell'area di produzione può migliorare la velocità di ispezione e ridurre gli spostamenti dei pezzi, ma presenta maggiori problematiche ambientali. In questo caso, gli acquirenti dovrebbero valutare la robustezza della macchina, la compensazione della temperatura, il controllo delle vibrazioni, le coperture protettive, le procedure operative e la frequenza di manutenzione.
| Tipo di installazione | Dettagli | Controlli principali |
|---|---|---|
| Laboratorio di metrologia | Maggiore precisione, stabilità e condizioni controllate | Temperatura, umidità, pulizia, flusso di lavoro di calibrazione |
| Sala di controllo qualità vicino alla produzione | Più vicino alla produzione, ma ancora parzialmente controllato. | Flusso d'aria, vibrazione, stabilizzazione del pezzo, procedura dell'operatore |
| Area del negozio | Feedback rapido durante l'ispezione e riduzione dei trasferimenti di componenti. | Vibrazioni, polvere, fluttuazioni di temperatura, protezione della macchina |
La scelta migliore dipende dallo scopo dell'ispezione. Un'ispezione finale ad alta precisione solitamente trae vantaggio da un ambiente di laboratorio controllato, mentre il controllo del processo produttivo può richiedere una soluzione più pratica in prossimità della linea di produzione.
7. Lista di controllo ambientale prima dell'installazione di una CMM
La temperatura ambiente è sufficientemente stabile per garantire il livello di precisione richiesto?
Ai componenti viene concesso tempo sufficiente per raggiungere la stabilità termica prima della misurazione?
Nelle vicinanze sono presenti fonti di vibrazione come macchine a controllo numerico, presse, compressori o carrelli elevatori?
Il pavimento è stabile, livellato e adatto alle dimensioni e al peso della macchina di misura a coordinate (CMM)?
L'aria è pulita, asciutta e priva di polvere o nebbie oleose?
L'umidità viene controllata per proteggere la macchina e i pezzi in lavorazione?
C'è spazio sufficiente per le operazioni di carico, scarico, manutenzione e per gli spostamenti degli operatori?
Prima dell'installazione, sono pronti l'alimentazione elettrica, la messa a terra, l'aria compressa e la disposizione dei locali?
Il luogo in cui è installata la macchina è protetto dalla luce solare diretta, da fonti di calore, da porte e da forti correnti d'aria?
Gli operatori sono addestrati a seguire le procedure di misurazione standard?
Questa checklist aiuta gli acquirenti a ridurre i rischi di misurazione e a preparare un ambiente di lavoro stabile prima dell'installazione della CMM.
Conclusione
Temperatura, vibrazioni, polvere, umidità, qualità dell'aria, stabilità del pavimento e configurazione di installazione influiscono sulla precisione di una macchina di misura a coordinate (CMM). Una macchina di misura a coordinate ad alte prestazioni può fornire risultati stabili solo se l'ambiente è adeguatamente controllato. Gli acquirenti dovrebbero valutare il sito di installazione prima di ordinare o installare la macchina, soprattutto quando si misurano tolleranze ristrette, componenti aerospaziali, parti automobilistiche, stampi e componenti lavorati di precisione. Preparando un ambiente adeguato, i produttori possono migliorare la ripetibilità, ridurre gli errori di misurazione e ottenere risultati di ispezione più affidabili dal loro sistema CMM.
