Come scegliere una macchina di misura a coordinate per l'ispezione industriale

La scelta della macchina di misura a coordinate (CMM) più adatta è una delle decisioni più importanti nell'ispezione industriale moderna. Una CMM ben dimensionata può migliorare la precisione dimensionale, ridurre gli errori di ispezione, supportare il controllo di processo e aiutare i produttori a soddisfare i requisiti di qualità dei clienti in modo più efficiente. Tuttavia, molti acquirenti si concentrano solo sul prezzo o sulla precisione nominale e trascurano altri fattori chiave come il campo di misura, le dimensioni del pezzo, l'ambiente di lavoro, la compatibilità del software, la configurazione della sonda e le future esigenze di automazione. Questa guida illustra i punti pratici che gli acquirenti industriali dovrebbero valutare prima di selezionare una CMM per l'ispezione di precisione.

Cosa dovrebbe chiarire per primo un acquirente

• Quali parti verranno misurate e quali sono le loro dimensioni e il loro peso massimi?

• Quale livello di tolleranza deve essere verificato in fase di produzione o di controllo finale?

• La macchina verrà utilizzata in un laboratorio di controllo qualità o direttamente in officina?

• Avete bisogno di misurazioni manuali, ispezione CNC o integrazione con sistemi di automazione futuri?

• Quali software, sistemi di sonda e funzioni di reporting sono necessari?

1. Iniziate dall'attività di ispezione, non solo dalle specifiche della macchina.

Il primo passo nella scelta di una macchina di misura a coordinate (CMM) consiste nel comprendere esattamente cosa deve essere ispezionato. Gli acquirenti devono definire chiaramente le dimensioni del pezzo, il materiale, la complessità geometrica, il volume di produzione e i requisiti di tolleranza. Una CMM selezionata per piccoli componenti di precisione non sarà necessariamente adatta per grandi fusioni automobilistiche, parti strutturali o alloggiamenti lavorati. In molti casi di acquisto, la macchina sbagliata viene scelta semplicemente perché la decisione si basa sui dati di catalogo anziché sulle reali esigenze applicative.

Se i vostri prodotti includono alberi, alloggiamenti, stampi, pezzi stampati, componenti aerospaziali o dispositivi medicali, i requisiti di ispezione possono variare significativamente. Alcuni pezzi necessitano solo di una verifica dimensionale di base, mentre altri richiedono complesse valutazioni GD&T, misurazioni del profilo, scansioni o report di lotto. Per questo motivo, il tipo di ispezione dovrebbe guidare la configurazione della macchina, la selezione del software e la scelta del sistema di sonde.

Inoltre, gli acquirenti dovrebbero valutare se la macchina verrà utilizzata principalmente per l'ispezione del primo articolo, il controllo di processo, il controllo qualità in entrata o la verifica finale in uscita. Questi diversi casi d'uso influiscono su velocità, ripetibilità, esigenze di fissaggio, requisiti di competenza dell'operatore e ritorno sull'investimento.

2. Valutare i fattori tecnici più importanti per la selezione

Una volta chiarita l'applicazione, il passo successivo consiste nel valutare i fattori tecnici che determinano se una CMM può fornire risultati di ispezione stabili e utili. La precisione è importante, ma non dovrebbe mai essere l'unico criterio. La scelta migliore è una macchina equilibrata che si adatti alla gamma di pezzi, all'ambiente di lavoro, al flusso di lavoro e agli obiettivi di qualità.

Tra questi aspetti, la gamma di misurazione viene spesso sottovalutata. Gli acquirenti a volte scelgono una macchina che è solo leggermente più grande della dimensione attuale dei pezzi, non lasciando spazio per attrezzature, riposizionamenti o progetti futuri. Ciò può creare limitazioni operative e costringere a reinvestire prima del previsto.

La precisione deve essere valutata anche in relazione alla tolleranza del pezzo. Una macchina estremamente precisa potrebbe non essere necessaria per tutte le fasi di produzione, mentre una macchina con specifiche insufficienti potrebbe non soddisfare i requisiti di affidabilità per l'ispezione. Una regola pratica è quella di assicurarsi che le capacità della macchina siano nettamente superiori al livello di tolleranza da verificare.

3. Scegli il tipo di CMM più adatto alla tua applicazione

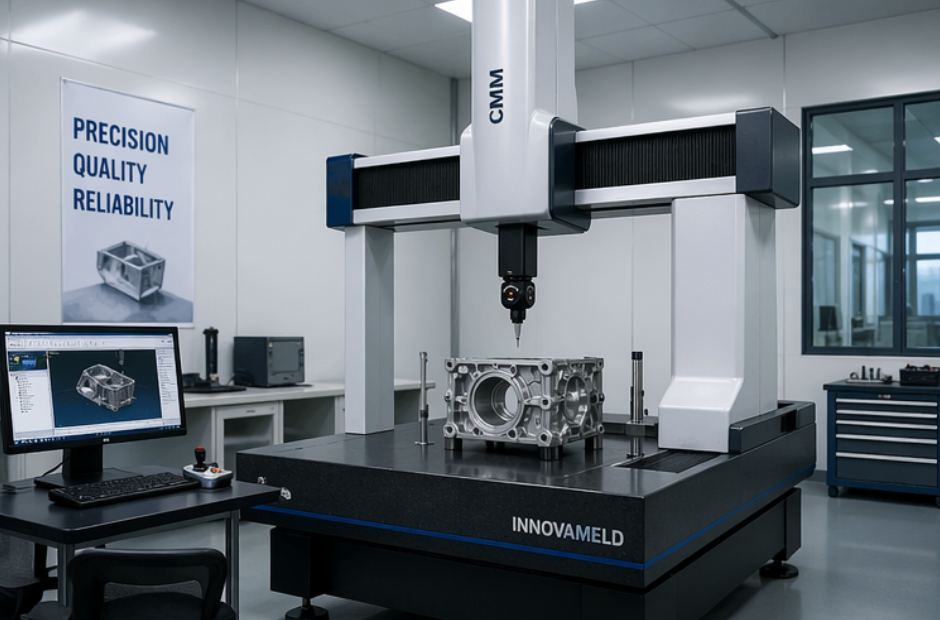

Le diverse strutture delle macchine di misura a coordinate (CMM) rispondono a diverse esigenze industriali. Una CMM a ponte è ampiamente utilizzata per l'ispezione di precisione generale perché offre un buon equilibrio tra rigidità, accuratezza e versatilità. È spesso la scelta preferita per pezzi lavorati, stampi, matrici e assemblaggi di precisione. Una CMM a sbalzo offre un accesso più agevole all'area di lavoro e può essere un'ottima opzione per determinati ambienti di produzione o per specifiche tipologie di pezzi. I pezzi di grandi dimensioni possono richiedere un sistema a portale o a braccio orizzontale, soprattutto quando il pezzo è troppo grande o troppo pesante per una configurazione standard del tavolo.

Le macchine di misura a coordinate (CMM) manuali possono essere adatte per ispezioni di base o volumi di ispezione ridotti, ma le CMM a controllo numerico (CNC) sono generalmente preferite per applicazioni industriali in cui ripetibilità, velocità e automazione dei programmi sono importanti. Se il vostro stabilimento gestisce misurazioni frequenti di lotti o richiede risultati stabili e indipendenti dall'operatore, il funzionamento CNC è spesso la scelta migliore a lungo termine.

Gli acquirenti dovrebbero considerare anche altri aspetti oltre al semplice telaio della macchina. La reale capacità di ispezione dipende dall'intero sistema: corpo macchina, sonda, stilo, dispositivo di fissaggio, software, controller, flusso di lavoro dell'operatore e output di reportistica. Un sistema ben integrato offre in genere un valore aggiunto maggiore rispetto a una macchina selezionata singolarmente.

4. Non ignorare i sistemi software, di sondaggio e le esigenze di reporting

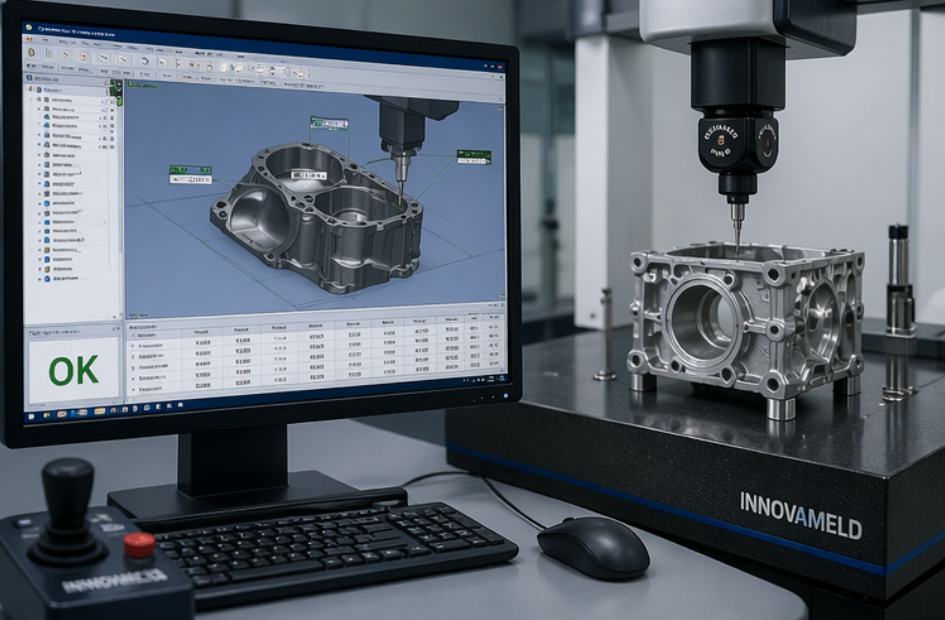

In molti progetti, il software ha un impatto sulla produttività pari a quello dell'hardware della macchina. Gli acquirenti dovrebbero valutare se il software supporta l'importazione CAD, la programmazione offline, l'analisi GD&T, l'output SPC, la creazione di report intuitivi e l'integrazione con il flusso di lavoro di qualità esistente. Se più operatori o siti utilizzeranno lo stesso processo di ispezione, l'usabilità e la coerenza del software diventano ancora più importanti.

La scelta della sonda è un altro fattore chiave. Le sonde a contatto sono comunemente utilizzate per la misurazione di punti discreti e per i controlli dimensionali di routine. Le sonde a scansione sono più adatte quando sono necessari profili, curve o un numero maggiore di punti dati. Per alcune attività avanzate, gli acquirenti potrebbero anche aver bisogno di funzionalità multisensore, come opzioni ottiche o senza contatto. La configurazione della sonda dovrebbe corrispondere ai requisiti funzionali effettivi, anziché essere scelta solo in base alla preferenza di marca.

La reportistica dovrebbe essere considerata fin dall'inizio. Un sistema di ispezione che produca report chiari, comprensibili al cliente e tracciabili può migliorare la comunicazione interna, accelerare le approvazioni e preparare gli audit. Per i settori automobilistico, aerospaziale, medicale e per la produzione orientata all'esportazione, la capacità di generare report è spesso un requisito implicito ma di grande valore.

5. Considerare l'ambiente di lavoro e i piani di produzione futuri

Una macchina di misura a coordinate (CMM) che offre prestazioni ottimali in un laboratorio controllato potrebbe non fornire gli stessi risultati in un ambiente di produzione frenetico. Fluttuazioni di temperatura, vibrazioni, polvere e il viavai degli operatori possono influire sulle prestazioni della macchina e sulla stabilità delle misurazioni. Per questo motivo, gli acquirenti devono verificare dove verrà installata la macchina e se il modello selezionato è adatto a tale ambiente.

La pianificazione futura è altrettanto importante. Se si prevede un aumento del volume di produzione, o se in futuro si potrebbero aggiungere nuove famiglie di componenti, automazione o requisiti di reportistica digitale, è consigliabile scegliere una piattaforma CMM scalabile in base alle esigenze aziendali. Investire in una macchina con un ragionevole potenziale di espansione può ridurre i costi di aggiornamento futuri e prolungarne la durata.

Gli acquirenti dovrebbero informarsi sulla compatibilità del sistema con futuri aggiornamenti, come il cambio automatico delle sonde, le tavole rotanti, i moduli software aggiuntivi, i sistemi di fissaggio o il collegamento con apparecchiature di carico automatico. Queste funzionalità possono migliorare significativamente la produttività in caso di aumento della domanda di ispezioni.

6. Quali informazioni è necessario preparare prima di richiedere un preventivo?

Un preventivo preciso dipende da informazioni accurate sull'applicazione. Se gli acquirenti forniscono solo una richiesta generica come "abbiamo bisogno di una CMM", la configurazione proposta potrebbe non corrispondere pienamente al caso d'uso reale. Per velocizzare la valutazione e ricevere un consiglio più utile, è meglio preparare i dettagli chiave dell'applicazione prima di inviare una richiesta.

Quanto più complete sono queste informazioni, tanto più facile sarà consigliare una macchina, un pacchetto di sonde, una combinazione di software e un flusso di lavoro di ispezione adeguati. Ciò contribuisce anche a evitare specifiche insufficienti, specifiche eccessive e inutili ritardi nell'approvvigionamento.

7. Errori comuni che gli acquirenti dovrebbero evitare

• Scegliere una macchina basandosi solo sul prezzo senza verificarne l'effettiva idoneità all'applicazione

• Concentrarsi solo sulla precisione ignorando la portata e l'accessibilità della misurazione

• Sottovalutare l'importanza del software, della reportistica e dell'usabilità da parte dell'operatore.

• Ignorare le condizioni ambientali che possono influenzare le prestazioni di misurazione

• Senza considerare futuri cambiamenti di prodotto, crescita della produzione o esigenze di automazione

• Richiedere un preventivo senza disegni chiari, tolleranze o requisiti di ispezione

Evitare questi errori può migliorare significativamente il successo del progetto. La CMM giusta non è semplicemente il modello più costoso o più preciso sulla carta. È quella che meglio si adatta alla famiglia di componenti, al livello di tolleranza, al flusso di lavoro, all'ambiente e al piano di produzione a lungo termine.

Conclusione

La scelta di una macchina di misura a coordinate (CMM) per l'ispezione industriale richiede un approccio pratico e orientato all'applicazione. Gli acquirenti dovrebbero partire dal pezzo specifico e dall'obiettivo di ispezione, per poi valutare il campo di misura, la precisione, la struttura della macchina, il software, il sistema di sonde, l'ambiente di lavoro e il potenziale di automazione futura. Una CMM ben selezionata può migliorare l'affidabilità dell'ispezione, ridurre i rischi di produzione e supportare il controllo qualità a lungo termine in diverse applicazioni industriali. Se state pianificando un nuovo progetto di ispezione o un aggiornamento delle vostre attuali capacità di misurazione, preparare in anticipo le informazioni tecniche corrette vi aiuterà a scegliere una soluzione più adatta ed economicamente vantaggiosa.
