Come valutare le prestazioni di una sonda a infrarossi in presenza di liquido refrigerante, trucioli e interferenze ambientali.

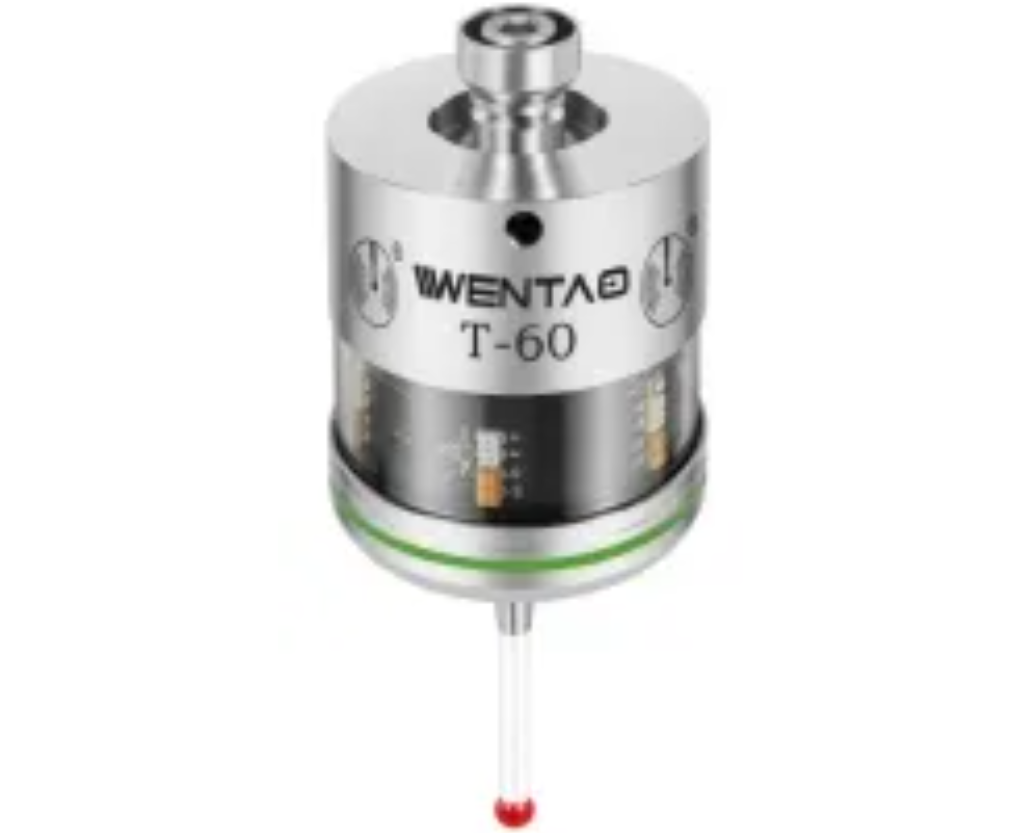

Per una sonda a infrarossi utilizzata su macchine utensili a controllo numerico (CNC), la vera prova non è la sua prestazione in un ambiente pulito. La vera prova è la sua capacità di continuare a misurare in modo affidabile quando la macchina è piena di nebbia di liquido refrigerante, trucioli, vibrazioni, illuminazione intensa dell'officina e variazioni quotidiane dovute all'operatore. La documentazione ufficiale delle sonde per macchine utensili lo chiarisce: la misurazione a infrarossi è progettata per l'impostazione automatizzata dei pezzi e per l'ispezione in corso di lavorazione, ma la qualità della trasmissione, la ripetibilità, il controllo della contaminazione e la resistenza alle interferenze ottiche o dovute alle vibrazioni influiscono direttamente sui risultati nel mondo reale.

Per gli acquirenti, ciò significa che la valutazione di una sonda dovrebbe andare oltre il semplice valore di ripetibilità riportato in una brochure. Una buona decisione d'acquisto dovrebbe verificare se la sonda è in grado di mantenere una trasmissione del segnale stabile, resistere ai falsi allarmi, gestire l'accumulo di liquido refrigerante e trucioli e mantenere una qualità di misurazione costante per un utilizzo prolungato in produzione. Renishaw, HEIDENHAIN, BLUM e Marposs sottolineano tutti questi aspetti in modi diversi, il che è un chiaro segnale che la robustezza ambientale è un fattore di acquisto fondamentale, non una caratteristica secondaria.

Parti dall'affidabilità della trasmissione, non solo dalla precisione nominale.

La prima cosa che gli acquirenti dovrebbero verificare è se la trasmissione a infrarossi rimane affidabile nell'ambiente di lavoro reale della macchina. Renishaw afferma che l'accumulo di residui di liquido refrigerante e trucioli sulla sonda o sulle finestre del ricevitore ha un effetto negativo sulle prestazioni di trasmissione e deve essere pulito con la frequenza necessaria per mantenere una trasmissione senza ostacoli. Ciò significa che una sonda a infrarossi può avere buone capacità di misurazione del nucleo, ma se le finestre ottiche si contaminano facilmente o sono difficili da pulire, le prestazioni reali in officina possono diminuire rapidamente.

Gli acquirenti dovrebbero anche valutare se il metodo di trasmissione è progettato per resistere alle interferenze. Renishaw afferma che le sue sonde ottiche OMP più recenti utilizzano la trasmissione ottica modulata, che offre il massimo livello di resistenza alle interferenze luminose, e la sua guida OLP40 aggiunge che la modalità modulata offre una resistenza alle interferenze luminose notevolmente superiore rispetto alle modalità precedenti. Marposs fa un'osservazione simile con il suo sistema VOP40L, descrivendo la trasmissione ottica modulata come in grado di fornire un'elevata immunità alle interferenze, unitamente a un ampio intervallo operativo e a un ampio angolo di trasmissione.

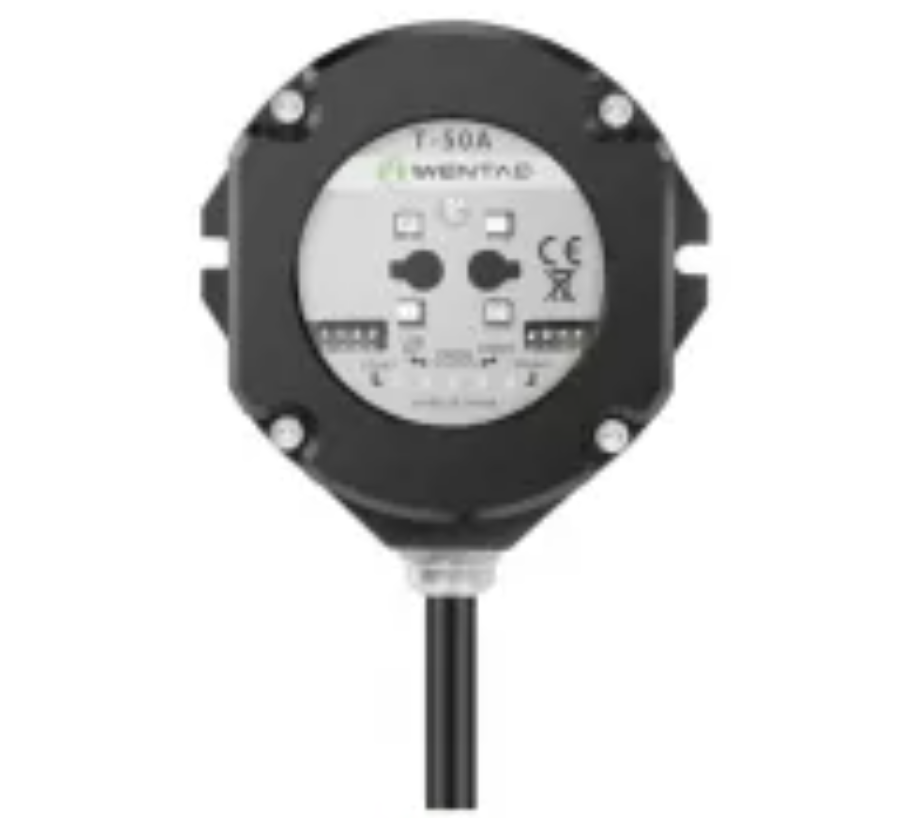

Anche la disposizione della macchina è importante. Renishaw osserva che la sonda e il ricevitore devono rimanere all'interno dell'area di funzionamento ottico e del campo visivo, mentre Heidenhai sottolinea che la trasmissione a infrarossi è ideale per macchine compatte e chiuse e può funzionare anche per riflessione in posizioni altrimenti difficili da raggiungere. In termini di acquisto, ciò significa che gli acquirenti non dovrebbero valutare una sonda a infrarossi solo in base alle specifiche di laboratorio. Dovrebbero chiedersi quanto bene il percorso di trasmissione si comporterà durante la corsa del mandrino, il posizionamento del ricevitore e la geometria dell'involucro della macchina di destinazione.

Verificare se il liquido di raffreddamento, i trucioli e le vibrazioni modificano il risultato della misurazione.

Il secondo passo consiste nel valutare se la contaminazione e le dinamiche della macchina influenzino il risultato della misurazione. Renishaw dichiara una ripetibilità unidirezionale di 1,00 μm per l'OMP40-2 e una protezione IPX8, mentre HEIDENHAIN indica una ripetibilità di misurazione fino a 2σ ≤ 1 μm e una protezione IP68 per le sue sonde per pezzi TS 640/642. Questi valori sono importanti, ma gli acquirenti devono ricordare che la ripetibilità sulla carta è significativa solo se la sonda mantiene tale stabilità anche in presenza di liquido refrigerante, trucioli, vibrazioni e un utilizzo prolungato in produzione.

Un altro problema cruciale è rappresentato dai falsi allarmi. Renishaw afferma che le sonde esposte a forti vibrazioni o urti possono emettere segnali anche senza entrare in contatto con una superficie e offre un filtro di trigger migliorato per aumentarne la resistenza a questo effetto. Anche BLUM sottolinea che il suo principio di misurazione optoelettronico e senza usura è progettato per garantire misurazioni affidabili in condizioni operative difficili e, in particolare, offre misurazioni affidabili anche in presenza di liquidi refrigeranti; per alcuni modelli di sonda, dichiara inoltre un rischio ridotto di commutazione prematura in caso di contatto con una pellicola di liquido refrigerante. Questi sono esattamente i dettagli che gli acquirenti dovrebbero verificare, perché i problemi in officina spesso derivano da un trigger instabile piuttosto che da un evidente guasto meccanico.

Trucioli e corpi estranei nel punto di misurazione sono altrettanto importanti quanto la contaminazione della finestra ottica. HEIDENHAIN promuove esplicitamente l'eliminazione degli errori di misurazione causati da trucioli o corpi estranei e la pulizia automatizzata della superficie misurata senza interruzioni del programma. Anche Marposs descrive la sua linea di sonde MIDA come in grado di offrire un'eccellente protezione contro il refrigerante ad alta pressione e i trucioli. Per gli acquirenti, ciò significa che le prestazioni della sonda dovrebbero essere valutate su due livelli: la trasmissione del segnale attraverso l'ambiente della macchina e l'effettiva affidabilità del contatto sulla superficie del pezzo.

Valuta la sonda in base alle condizioni di accettazione, non alle condizioni di dimostrazione.

Un acquirente accorto non dovrebbe accettare una dimostrazione in camera bianca come prova delle prestazioni reali. Al contrario, la sonda dovrebbe essere valutata in condizioni di accettazione che simulino la produzione quotidiana: refrigerante attivo, presenza di trucioli, movimento del mandrino su tutta l'area di lavoro, ricevitore montato nella posizione effettiva della macchina e cicli ripetuti nel tempo. Renishaw avverte esplicitamente che i residui sulle finestre riducono le prestazioni, che i sistemi ottici vicini possono interferire tra loro se le impostazioni non sono gestite correttamente e che il posizionamento del ricevitore dovrebbe evitare fonti di luce dirette per ottenere le migliori prestazioni. Queste non sono note di installazione secondarie; fanno parte dei veri criteri di accettazione.

Anche la durabilità a lungo termine merita attenzione. HEIDENHAIN afferma che le sue sonde per pezzi in lavorazione mantengono un'elevata precisione anche dopo milioni di cicli di misurazione, mentre BLUM sottolinea la lunga durata della batteria, la robustezza del design e l'idoneità a condizioni operative difficili. Anche Marposs posiziona i suoi sistemi di sonde per ambienti di lavorazione impegnativi, costantemente esposti a oli refrigeranti e trucioli ad alte temperature. Per quanto riguarda gli acquisti, ciò significa che intervalli di manutenzione, facilità di pulizia, protezione della finestra, durata della batteria e robustezza sono tutti elementi da considerare nelle prestazioni di misurazione, perché una sonda che funziona bene solo dopo essere stata pulita non è la stessa cosa di una sonda che funziona bene in produzione.

La decisione di acquisto migliore deriva quindi da una checklist, non da una specifica di punta. Gli acquirenti dovrebbero chiedersi: quanto è stabile la trasmissione in presenza di nebbia di liquido refrigerante? Con quale rapidità si accumulano i trucioli attorno alla sonda? La ripetibilità è comprovata dopo ripetuti cicli di produzione? Il sistema resiste alle interferenze luminose e alle vibrazioni? La posizione del ricevitore è validata lungo l'intera corsa dell'asse? La macchina è in grado di ridurre automaticamente gli errori di misurazione dovuti ai trucioli? Una sonda che risponde bene a queste domande è molto più preziosa di una che appare valida solo in un confronto statico delle specifiche.

Per valutare le prestazioni di una sonda a infrarossi in presenza di liquido refrigerante, trucioli e interferenze ambientali, gli acquirenti dovrebbero concentrarsi su tre aspetti: affidabilità della trasmissione, stabilità della misurazione in presenza di contaminazione e vibrazioni e dimostrazione delle prestazioni in condizioni di accettazione reali. La sonda a infrarossi ideale non è semplicemente quella con un buon valore di ripetibilità, ma quella che continua a trasmettere, a funzionare correttamente e a misurare in modo coerente quando la macchina opera nelle condizioni reali di un'officina.
